大画面・高解像度のハンディー表示器GPH6000シリーズ

この記事はシュナイダーエレクトリックホールディングス株式会社の情報です。

GPH6000シリーズは、次世代型ハンディーHMIタブレット端末です。装置の情報量増加に対応する大画面・高解像度のハンディーHMIとして、操作性と製造現場で求められる安全性を両立しています。装置デザインの向上に応える横型・縦型、ガラストップモデルをラインアップ、手持ち操作だけでなく壁掛け状態でも操作できる柔軟な設計を採用しています。従来機種GP4000Hシリーズと比較しても、操作効率、高い堅牢性、安全性を強化しています。

主な特長

大画面・高解像度ディスプレイを採用
充実したファンクションキーを搭載
ティーチング操作に便利な十字キーを搭載

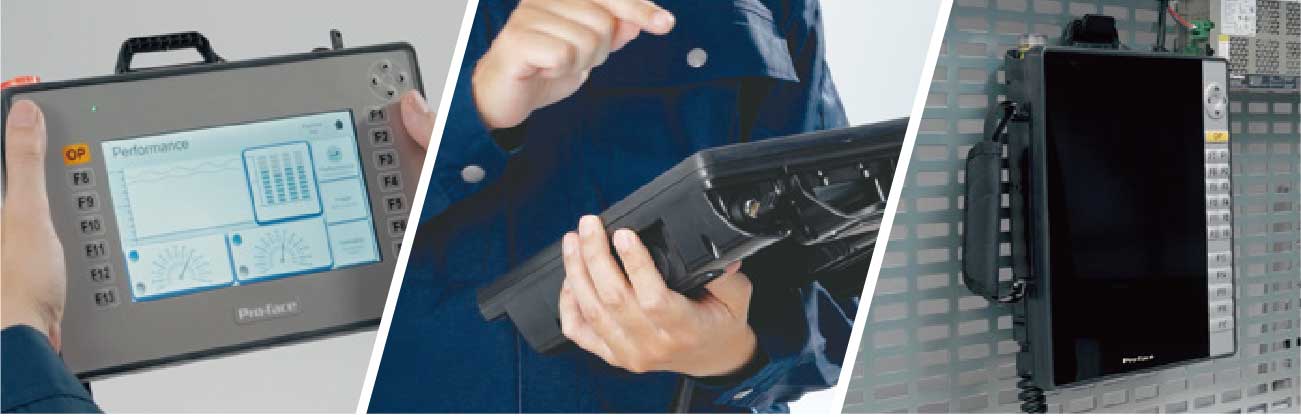

壁掛け操作にも対応するマルチウェイHMI
照光式非常停止スイッチを搭載
セキュアブート機能によるセキュリティチェック
使用周囲温度-20℃～60℃に対応
耐久性を強化したコネクタを採用

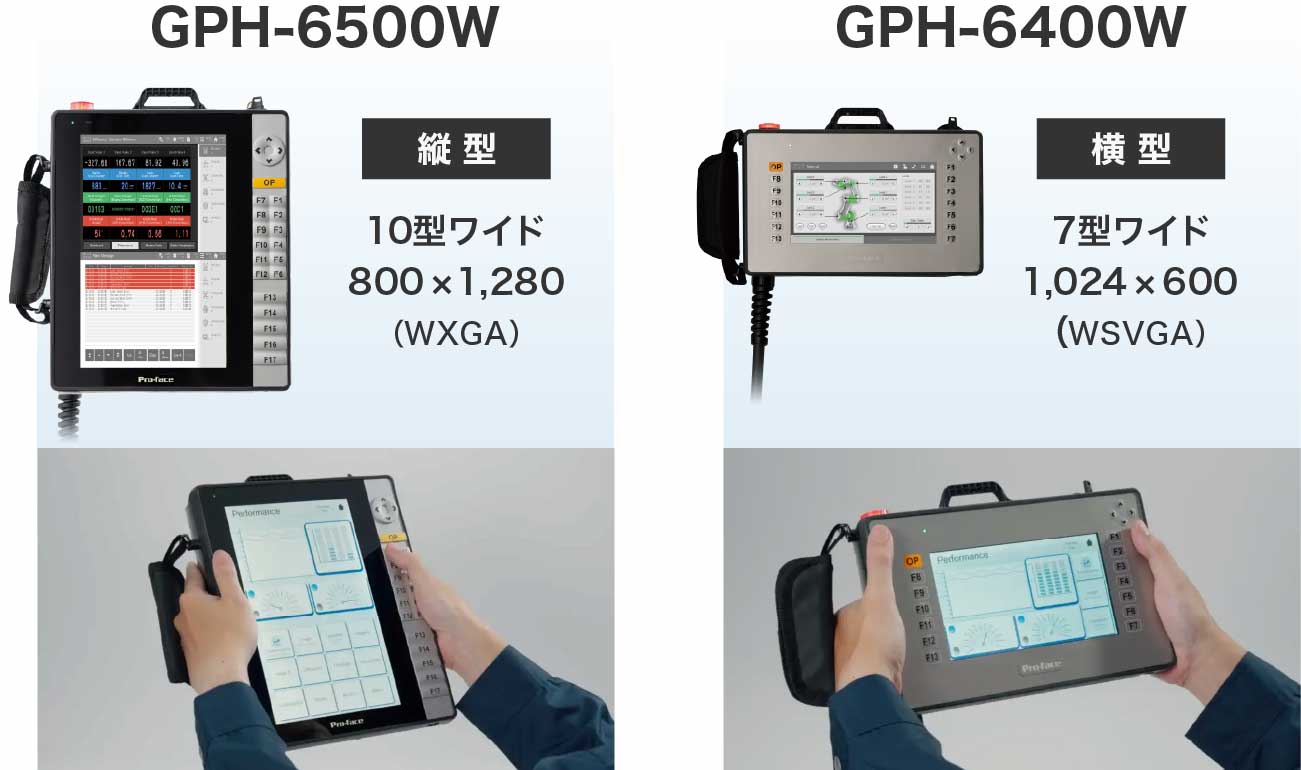

選べるラインアップ

GPH6000シリーズは、縦型のGPH-6500W、横型のGPH-6400Wの2種類をラインアップしています。GPH-6500Wは10型ワイドの静電容量方式、GPH-6400Wは7型ワイドのアナログ抵抗膜方式となっています。

※画像をクリックすると、大きな画像が表示されます。

操作効率の向上に貢献

大画面・高解像度による高い視認性

WSVGAおよびWXGAの大画面・高解像度液晶を採用し、これまで2画面に分けていた情報を1画面で表示可能です。文字やスイッチを大きく表示でき、オペレーターの視認性と操作性の向上に貢献します。輸出国に合わせた言語切り替え表示にも対応した作画が可能です。

GP4000Hシリーズとの比較

	解像度	表示色	タッチパネル方式	表面
PFXGPH6500WCD 10型ワイド	WXGA	1,600万色	P-CAP	ガラストップ
PFXGPH6400WCD 7型ワイド	WSVGA	1,600万色	アナログ抵抗膜方式	プラスチック
GP-4311HT	VGA	65,536色	アナログ抵抗膜方式	プラスチック

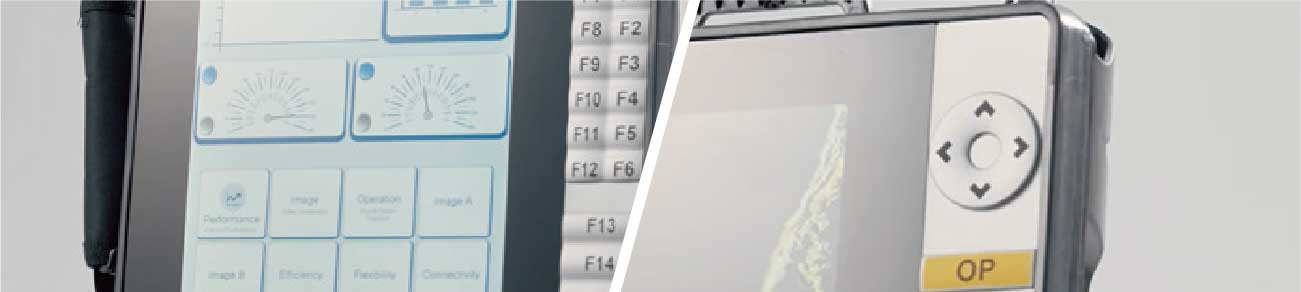

ファンクションキー、十字キーによる効率化

7型ワイドモデルでは13個、10型ワイドモデルでは17個のファンクションキーを搭載しています。ショートカットキーを多く設定できるため、作業効率の向上を支援します。また、ティーチング作業を十字キーで行うことで、より直感的な操作が可能です。

※画像をクリックすると、大きな画像が表示されます。

製造現場で求められる安全性と堅牢性

製造現場で重要な安全性を強化

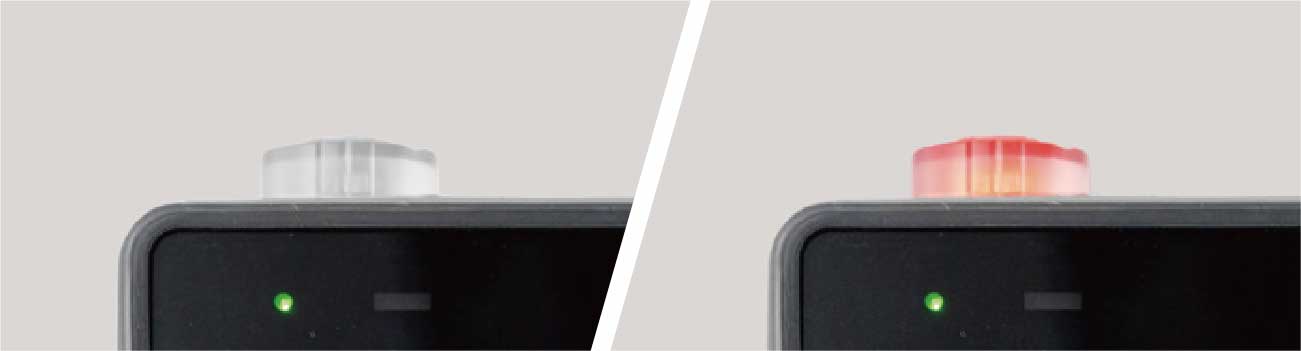

照光式の非常停止スイッチを採用しており、スイッチの状態を視覚的に確認できます。またオペレーションスイッチ（インターロック）、イネーブルスイッチ、キースイッチの機能を一体化して設計されています。非常停止スイッチとイネーブルスイッチはSIL3の安全機能水準を満たすために、IEC61508 に準拠しています。
