GOP-5000シリーズ S-class FA/OA機器など各種機器へ直感的なHMIを提供｜石井表記

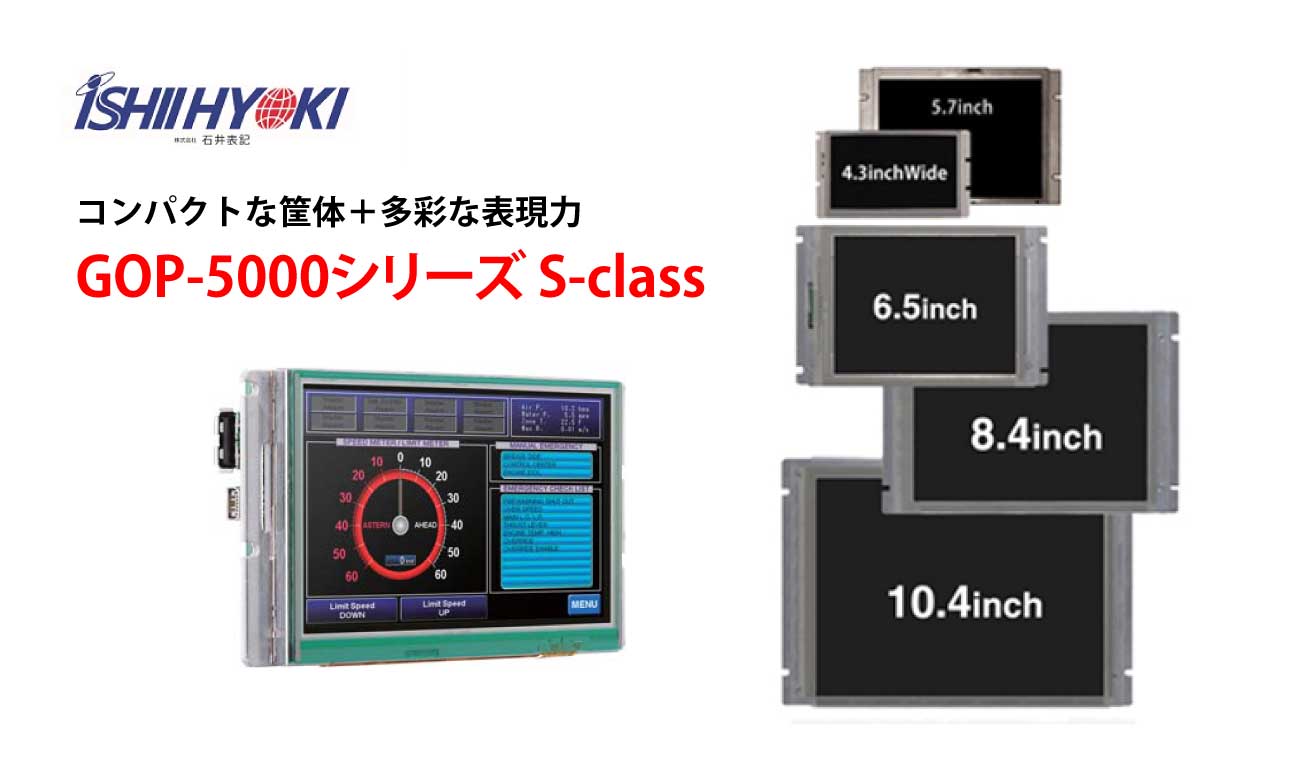

GraphicOperationPanel（GOP）5000シリーズSクラスは、コンパクトな筐体に多彩な表現力を備えた表示器です。FA/OA機器をはじめ、計測機器、医療用機器、食品機器などへ直感的なHMIを提供します。

主な特長

4.3インチでWQVGA（480×272）、5.7インチでVGA（640×480）の解像度を持つカラー液晶タッチパネルで高詳細な表現が可能です。6.5インチ・8.4インチ・10.4インチの画面サイズもラインアップしています。

コンパクトな筐体にUSB等のインターフェースも搭載しています。

ログ保存、設定読み込みなどに使用可能。フィールドでの画面読み込みも容易です。

専用画面設計ソフト「TP-Designer V4」により柔軟な画面設定が可能です。

GOP-4000/5000シリーズに対応（バージョン4.3.0.0以降）
各機種用のデータのコンバートも可能
GUI周りのデザイン設計から機能設計まで直感的な構築が可能
ボタンなどの動作設定は「コマンド選択による動作定義」と「簡易言語（マクロ）によるプログラミング」の2種類で定義
外部エディタを登録し、使い慣れたエディタでマクロプログラミング可能
画像（BMP、JPEGおよびクリップボード経由）を簡単取り込み
GOPと接続し内部メモリの読み書き可能
推奨動作環境 : CPU 1GB以上・メモリ1GB以上画面解像度：SXGA（1280×1024）以上色数：フルカラー（26万色）必須 OS:WindowsXP、Windows7

	GOP-5043SWQTAA	GOP-5057SVTAA
液晶仕様	4.3インチTFT液晶（LED BL）	5.7インチTFT液晶（LED BL）
液晶表示エリア	95.0×53.9（mm）	115.2×86.4（mm）
解像度	480×272	640×480
表示色数	32,768
内部音源	圧電ブザー（音量固定、音長可変）
時計機能	搭載（ただし時刻保持は外部電池接続が必要）
外部インターフェース	RS-232C×2ch ACK / NACによる受信確認（ホストポートのみ） RTS / CTSによるフロー制御 USB1.1対応ホストポート×1（マスストレージデバイス用） USBメモリを接続可能汎用I/Oポート×4点入出力いずれかに設定可
定格電圧	DC5V ± 10%
消費電力	５Wmax ^※1	7.55Wmax ^※1
動作温度	0℃～+50℃ / 10％～85％RH（ただし結露なきこと）
外部寸法	120×69.13×24（mm） ^※2	146×100.5×24（mm） ^※2
製品単体重量	約160g	約240g
RoHS指令	対応
開発キット	GOP-5000S クラス本体1台画面設計ソフト「TP-DesignerV4」 RS-232C通信ケーブル電源ケーブル

※仕様はシリアルナンバーにより一部異なります。詳細は同社の技術資料を参照してください。

	GOP-5065SVTAA	GOP-5084SVTAA	GOP-5104SVTAA
液晶仕様	6.5インチTFT液晶（LED BL）	8.4インチTFT液晶（LED BL）	10.4インチTFT液晶（LED BL）
液晶表示エリア	132.5×99.4（mm）	170.9×128.2（mm）	211.1×158.4（mm）
解像度	640×480
表示色数	32,768
内部音源	圧電ブザー（音量固定、音長可変）
時計機能	搭載（電池接続不可－電源off時は動作および時刻保持できません）
外部インターフェース	RS-232C×２ch ACK / NACによる受信確認（ホストポートのみ） RTS / CTSによるフロー制御 USB1.1対応ホストポート×1（マスストレージデバイス用）　USBメモリを接続可能
定格電圧	DC24V ± 10%
消費電力	27Wmax（USBコネクタからの500mA出力含む）
動作温度	0℃～+50℃ / 10％～85％RH（ただし結露なきこと）
外部寸法	191×121×32（mm）	224×152×32（mm）	267×188.6×35（mm）
製品単体重量	約500g	約700g	約1100g
RoHS指令	対応
開発キット	GOP-5000S クラス本体1台画面設計ソフト「TP-DesignerV4」 RS-232C通信ケーブル ACアダプタ
