産業用マネージドEthernetスイッチギガビット10ポート SH-9210F／SH-9210AT-POE

工場の制御盤や屋外設備、搬送ライン――。産業現場のネットワークには、温度変化・振動・電源トラブルに負けない「止まらない」性能が求められます。

CONTEC(コンテック)のSH-9210AT-POEとSH-9210Fは、ギガビット8ポートとSFPスロット2ポートを搭載した産業用マネージドEthernetスイッチです。FANレス・金属筐体による-35～70℃の広い動作温度、電源2重化、そしてVLAN・QoS・RSTP・SNMPなどの豊富なマネージド機能で、生産設備のネットワークを安定して支えます。

本記事では、両モデルの特長と違い、仕様、選定のポイントをわかりやすく解説します。

SH-9210AT-POE / SH-9210Fとは

SH-9210AT-POE / SH-9210Fは、SFPスロット2ポートとギガビット8ポートを搭載した産業用マネージドスイッチです。

FANレス構造のため、静粛性や長寿命が求められる場所にも設置できます。放熱性に優れた金属筐体により、使用周囲温度-35～70℃を実現。付属の固定金具で35mm DINレールへの設置と壁面設置の両方に対応します。

電源は2系統入力に対応。さらにSH-9210AT-POEは、カテゴリ5以上のLANケーブルを通じて、IEEE802.3af / IEEE802.3at準拠のPoE対応デバイスへ電源を供給できます。

ギガビット(1000BASE-T)8ポート+SFPスロット2ポート
FANレス・金属筐体で-35～70℃動作
電源2重化で片系トラブル時も動作を継続
VLAN、QoS、RSTP、SNMPなど豊富なマネージド機能
SH-9210AT-POEはPoE給電対応(1ポート最大30W/合計最大180W)

6つの特長

1. 監視・制御・信頼性向上のための豊富なマネージド機能

VLAN、QoS、RSTP、SNMPなど、ネットワークの監視・制御と信頼性向上に役立つ機能を豊富に備えています。独自のリング冗長機能「RingV2 protection」では、リンク断からの復旧時間20ms未満を実現。シングルリングとチェーン構成の両方に対応し、配線トラブル時も通信を素早く回復します。

管理はWebブラウザ、CLI、SNMP v1/v2c/v3、Telnetから行え、HTTPsやSSHによるセキュアな管理にも対応。Syslogやポートミラーリング、SFPのDDM(Digital Diagnostic Monitoring)などの診断機能により、障害の早期発見と原因の切り分けを支援します。

※各機能の説明・設定については『リファレンスマニュアル(ソフトウェア編)』または「ヘルプ」を参照してください。

2. -35～70℃の広範囲な温度に対応

放熱性に優れた金属筐体の採用により、-35～+70℃の広範囲な温度仕様を実現しました。耐環境性・耐久性に優れ、厳しい産業環境でも安心してお使いいただけます。耐振動性・耐衝撃性(15G)も規格に準拠して確認されており、振動の多い設備への搭載にも適しています。

3. IEEE802.3af/at準拠のPoE給電(SH-9210AT-POEのみ)

SH-9210AT-POEは、IEEE802.3af / IEEE802.3at準拠のPoE対応デバイスへ電源を供給できます。給電能力は1ポートあたり最大30W、全ポート合計で最大180Wです。ネットワークカメラや無線アクセスポイントなどへLANケーブル1本で電源とデータを届けられるため、電源配線の手間とコストを削減できます。

4. 1000BASE-T×8ポート+SFP×2ポート

IEEE802.3ab(1000BASE-T)/ IEEE802.3u(100BASE-TX)/ IEEE802.3(10BASE-T)に準拠したRJ45ポートを8ポート搭載しています。

さらにSFPスロットを2ポート備え、SFPモジュールの装着により100/1000 Base SFPに対応。光ファイバーを使った長距離伝送や、ノイズの多い環境での配線にも柔軟に対応できます。

5. 電源2重化・ワイドレンジ電源入力

2系統の電源による電源2重化に対応しており、片方の電源にトラブルが発生しても動作を継続します。SH-9210Fは12～58VDCのワイドレンジな直流電源入力に対応しているため、既存設備の電源をそのまま活用しやすい点も魅力です。

電源トラブル発生時は、前面パネルのLEDや警報リレー回路で状況を確認できます。

6. DINレール設置・壁面設置に対応

同梱の取り付けブラケットを使用することで、35mm DINレールや壁面に取り付けられます。制御盤内への組み込みから壁面への設置まで、現場のレイアウトに合わせて選べます。

2モデルの違いと選び方

両モデルの主な違いは「PoE給電の有無」と「入力電圧範囲」です。用途に応じてお選びください。

項目	SH-9210AT-POE	SH-9210F
PoE給電	対応(IEEE802.3af/at、1ポート最大30W、合計最大180W)	非対応
定格入力電圧	47～58VDC±5% (IEEE802.3at規格推奨:53～57VDC)	12～58VDC±5%
外形寸法(mm)	130(H)×105(D)×62(W)	130(H)×105(D)×47(W)
質量	1,000g	700g
こんな方におすすめ	カメラやアクセスポイントなどPoE機器へ給電したい方	12V/24V系など既存の直流電源で運用したい方、省スペース化したい方

※外形寸法は突起物を含みません。

想定される活用シーン

生産ラインの制御盤内ネットワーク:DINレール設置とFANレス構造で、盤内にすっきり組み込めます。
CC-Link IE TSN / CC-Link IE Fieldを用いたFAネットワーク:CC-Link IE TSN 推奨ネットワーク配線部品認証クラスAを取得しています。
寒冷地・高温環境の設備監視:-35～70℃の動作温度で、空調のない場所にも対応します。
ネットワークカメラや無線APへの給電:SH-9210AT-POEなら電源工事を減らしてスマートに配線できます。
建屋間・離れた設備との接続:SFPスロットで光ファイバーによる長距離接続が可能です。

主な仕様

機能仕様

項目	SH-9210AT-POE	SH-9210F
RJ45ポート準拠規格	IEEE802.3 / IEEE802.3u / IEEE802.3ab / IEEE802.3af / IEEE802.3at	IEEE802.3 / IEEE802.3u / IEEE802.3ab
RJ45ポート通信方式	全ポート Full/Half Duplex(自動認識)
RJ45ポート転送速度	10Mbps / 100Mbps / 1000Mbps(自動認識)
RJ45ポート数	8
SFPポート転送速度	100Mbps / 1000Mbps(自動認識)
SFPポート数	2
スイッチング方式	ストア&フォワード
フロー制御	Full Duplex:IEEE802.3x準拠フロー制御
アドレステーブル	4,096エントリ
ジャンボフレーム	9Kbyte
バッファ容量	1.75Mbits
エージングタイム	300秒
LED表示	POWER×2(緑)、ALM(赤)、LINK/ACT×8(緑/橙)、PoE給電×8(緑/橙/赤)、SFP×2(緑/橙)、RP(緑)、RS(緑)	POWER×2(緑)、ALM(赤)、LINK/ACT×8(緑/橙)、SFP×2(緑/橙)、RP(緑)、RS(緑)
定格入力電圧	47～58VDC±5% (IEEE802.3at規格推奨:53～57VDC)	12～58VDC±5%
アース端子	電源入力コネクタ横のFG端子から接続
消費電流(Max.)	PoE未使用時 53V:0.16A PoE使用時 53V:4.10A	12V:0.82A / 24V:0.58A 48V:0.18A / 53V:0.16A
外形寸法(mm)	130(H)×105(D)×62(W)	130(H)×105(D)×47(W)
質量	1,000g	700g
本体設置方法	DINレール、壁面

※外形寸法は突起物を含みません。

環境仕様

使用・保存周囲温度	-35～+70℃
保存周囲湿度	5～95%RH(結露しないこと)
浮遊粉塵	特にひどくないこと
腐食性ガス	ないこと
耐ノイズ性(ラインノイズ)	ACライン/2kV、信号ライン/1kV(EN61000-4-4 Level3、IEC61000-4-4 Level3)
静電耐久	接触:±4kV(EN61000-4-2 Level2、IEC61000-4-2 Level2) 気中:±8kV(EN61000-4-2 Level3、IEC61000-4-2 Level3)
耐振動性(linear)	2～13.2Hz/1mm、13.2～100Hz/0.7G X、Y、Z方向各90分(EN 60068-2-6準拠、IEC 60068-2-6準拠)
耐振動性(Log)	3～9Hz/3.5mm、9～150Hz/1G X、Y、Z方向各10cycle(EN 60068-2-6準拠、IEC 60068-2-6準拠)
耐衝撃性	147m/s²(15G)/11ms/正弦半波(EN 60068-2-27準拠、IEC 60068-2-27準拠)
接地	D種接地(旧第3種接地)、SG-FG/非導通
規格	VCCI クラスA、FCC クラスA、CEマーキング(EMC指令クラスA、RoHS指令)、UKCA、CC-Link IE TSN 推奨ネットワーク配線部品認証クラスA、CC-Link IE Field

ソフトウェア仕様

RingV2 protection	Link loss recovery < 20ms Single ring & chain supported
スパニングツリープロトコル	IEEE 802.1D STP、IEEE 802.1w RSTP、IEEE 802.1s MSTP
LACPでのポートトランク	Static trunk or Dynamic via LACP(Link Aggregation Control Protocol)
VLAN最大数	1024
VLANタイプ	Port-based VLANs IEEE 802.1Q tag-based VLANs IEEE 802.1ad Double Tagging(Q in Q)
マルチキャストプロトコル	IGMP v1/v2/v3 IGMP snooping and querying Immediate leave and leave proxy
LLDP	IEEE 802.1ab Link Layer Discovery Protocol(LLDP)
パケット優先	IEEE 802.1p QoS
キュー数(ポート)	8
トラフィックシェーパー	port-based shaping
ポートセキュリティ	IP and MAC-based access control
ストーム制御	Multicast/Broadcast/Flooding Storm Control
管理インターフェース	CLI(command line interface)、Webブラウザでの管理、SNMP v1/v2c/v3、Telnet
管理セキュリティ	HTTPs、SSH
アップグレード・レストア	HTTP(Web)またはFTP/TFTP(CLI)での設定インポート/エクスポート HTTP(Web)またはFTP/TFTP(CLI)でのファームウェアアップグレード
診断機能	Syslog、ポートミラーリング、Ethernet Copper connection診断ツール、SFP with DDM(Digital Diagnostic Monitoring)
MIBs	RFC 1757 RMON 1,2,3,9;RFC 2674 Q-Bridge MIB RFC-1213 MIB-II;RFC-1493 Bridge MIB;RFC 2233 IF MIB
DHCP	サーバー、クライアント、リレー
NTP	クライアント

オプション・同梱品

オプション(SFPモジュール)

型式	内容
SH-SFP-1G-LXD	1000BASE-LX SFPモジュール 10km SMF
SH-SFP-1G-SXD	1000BASE-SX SFPモジュール 550m MMF

同梱品

本体…1
DINレール取り付けブラケット…1
壁面取り付けブラケット…2
電源コネクタ…1
皿ねじ…4
丸ねじ…4
コンソールケーブル…1
必ずお読みください…1

製品の仕様・色・デザインおよび本内容は、予告なく変更することがあります。

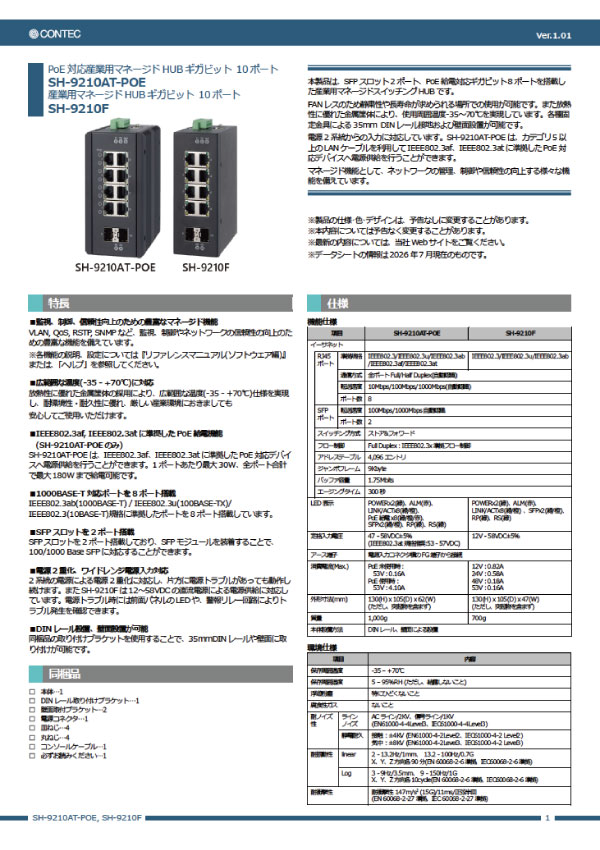

掲載情報はメーカーデータシート(2026年7月現在)に基づいています。最新情報はメーカーWebサイトでご確認ください。

よくあるご質問

SH-9210AT-POEとSH-9210Fの違いは何ですか？: SH-9210AT-POEはIEEE802.3af/IEEE802.3at準拠のPoE給電機能(1ポート最大30W、合計最大180W)を備えたモデルです。SH-9210FはPoE非対応で、12～58VDCのワイドレンジ電源入力に対応しています。
使用できる温度範囲は？: 放熱性に優れた金属筐体の採用により、-35～+70℃の広範囲な温度仕様を実現しています。
光ファイバーでの長距離接続は可能ですか？: SFPスロットを2ポート搭載しています。オプションのSH-SFP-1G-LXD(10km SMF)やSH-SFP-1G-SXD(550m MMF)を装着することで光ファイバー接続が可能です。
CC-Link IE TSNネットワークで使用できますか？: CC-Link IE TSN 推奨ネットワーク配線部品認証クラスAを取得しており、CC-Link IE Fieldにも対応しています。
