FGシリーズとは

大電流と信頼性を両立するドロワーコネクタ

FGシリーズは、電源端子1端子あたり最大50Aに対応する大電流ドロワーコネクタです。電源端子2極と信号端子6極を1つのハウジングに混在させることで、配線をまとめて省スペース化を実現。さらに、大きな誘い込みとフローティング構造により、多少の位置ずれがあっても確実に嵌合できます。ブラインド接続や繰り返し着脱を伴う用途に最適です。

• 最大50Aの大電流に対応（電源部AWG6使用時）
• 電源・信号混在で配線を集約し、省スペース化を実現
• 大きな誘い込みで挿入しやすく、ブラインド接続にも対応
• フローティング構造で位置ずれを吸収し、安定接続を確保
• 挟み込み8点接触による高い接触信頼性
• 優れた挿抜耐久性で、繰り返しの着脱に対応

FGシリーズが選ばれる3つの特長

1. 位置ずれを吸収するフローティング（ドロワー）構造

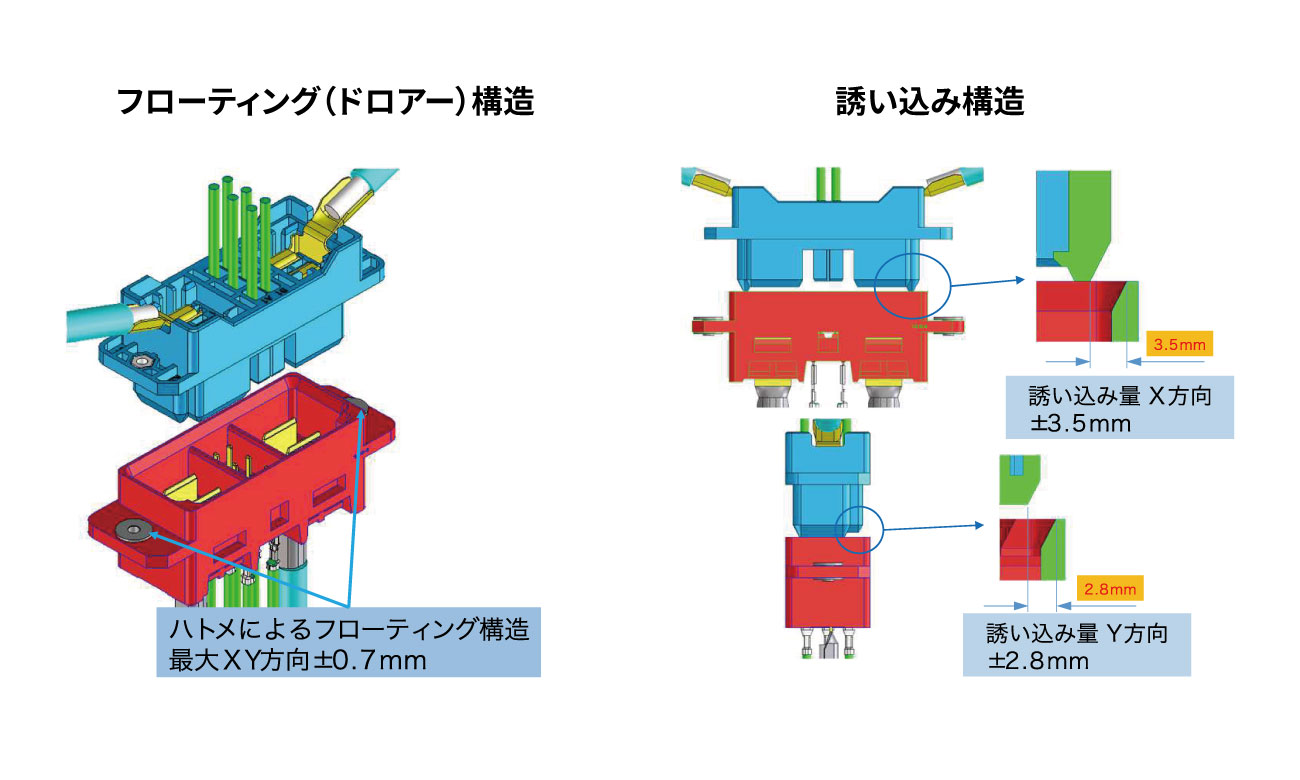

ハトメによるフローティング構造を採用し、プラグ側の可動でXY方向±0.7mmを吸収します。加えて、誘い込み機構によりX方向±3.5mm、Y方向±2.8mmの大きな嵌合誤差を許容。ユニットの着脱時に生じる位置ずれを吸収し、交換式バッテリーユニットへの安定した接続を可能にします。

※画像をクリックすると、大きな画像が表示されます。

2. 挟み込み8点接触による高信頼設計

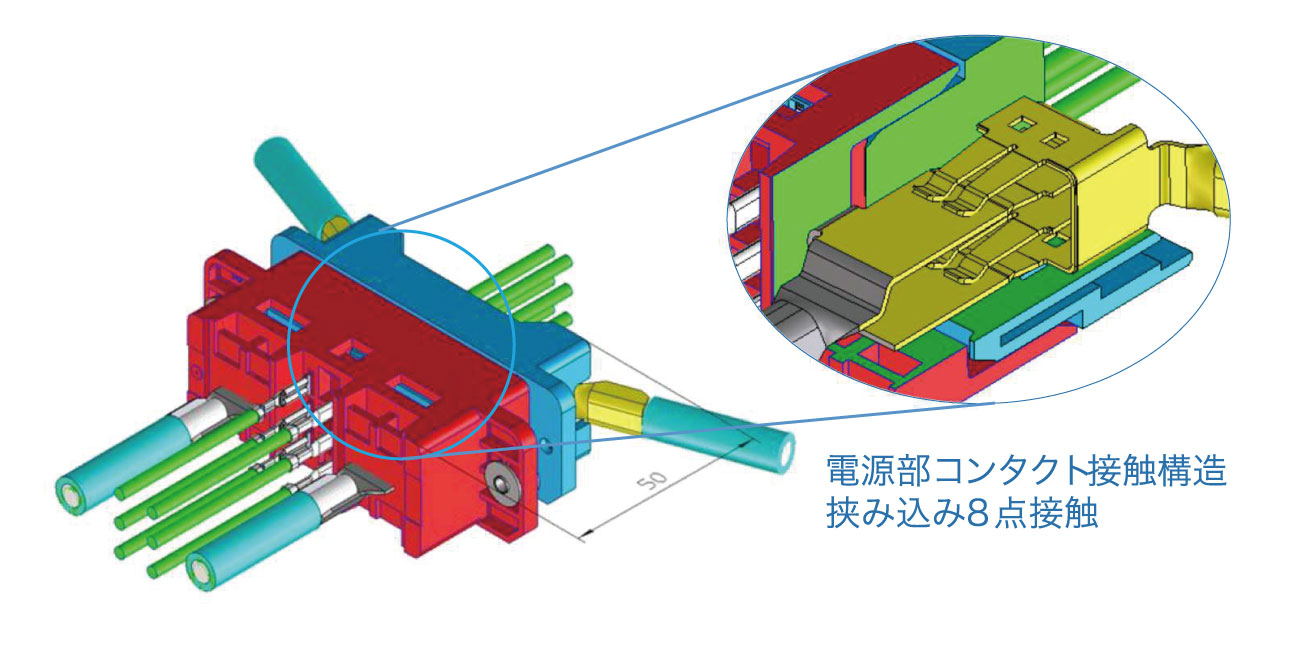

電源部のコンタクトは挟み込み8点接触構造を採用。多点で確実に接触することでコンタクトの座屈を防ぎ、安定した接触力を維持します。大電流を扱う用途でも、低い接触抵抗と高い信頼性を両立します。

※画像をクリックすると、大きな画像が表示されます。

3. 電源と信号を1つに集約、時差接触にも対応

電源端子2極・信号端子6極を混在できるため、複数のコネクタを別々に用意する必要がありません。有効嵌合長は電源部3.0mm、信号部2.4mmと差を設けており、電源投入と信号伝達のタイミングを制御する時差接触にも対応します。

主な仕様

• 上記仕様は代表値です。詳細はタカギコネクト営業担当までお問い合わせください。

想定される用途・ターゲット市場

ハーネス品として最適な仕様でご提供

FGシリーズは、同社にてハーネス品として提供いたします。コネクタ単体での販売は行っておりませんが、そのぶん使用するケーブルやハーネス仕様をご要望に合わせて最適化できます。用途や電流値、配線レイアウトに応じたご提案が可能ですので、まずはお気軽にご相談ください。

よくあるご質問（FAQ）

Q. コネクタ単体で購入できますか？

A. FGシリーズは同社にてハーネス品として提供しており、コネクタ単体での販売は行っておりません。ケーブルやハーネス仕様は営業担当までご相談ください。

Q. どのくらいの電流まで対応できますか？

A. 電源端子は1端子あたり最大50A（AWG6使用時）、AWG8使用時は40Aに対応します。信号端子は1端子あたり3Aです。

Q. 位置ずれにはどの程度対応できますか？

A. 誘い込み機構によりX方向±3.5mm、Y方向±2.8mmを吸収し、さらにフローティング構造でXY方向±0.7mmを吸収します。

Q. 交換式バッテリー以外にも使えますか？

A. 電動カート・フォークリフト・農機・建機・投光器など、大電流かつ着脱を伴う幅広い用途にご利用いただけます。
