「セーフティモジュールをもっと小型化したいが、機能安全の要件は落とせない」——装置設計や制御盤設計に携わる方であれば、一度は直面する課題ではないでしょうか。SRL6 Force Guided Relayは、その両立を狙って開発された強制ガイド接点（Force Guided Contacts）を備えたセーフティリレーです。本記事では、その特徴と選定メリット、主な用途をわかりやすく整理します。

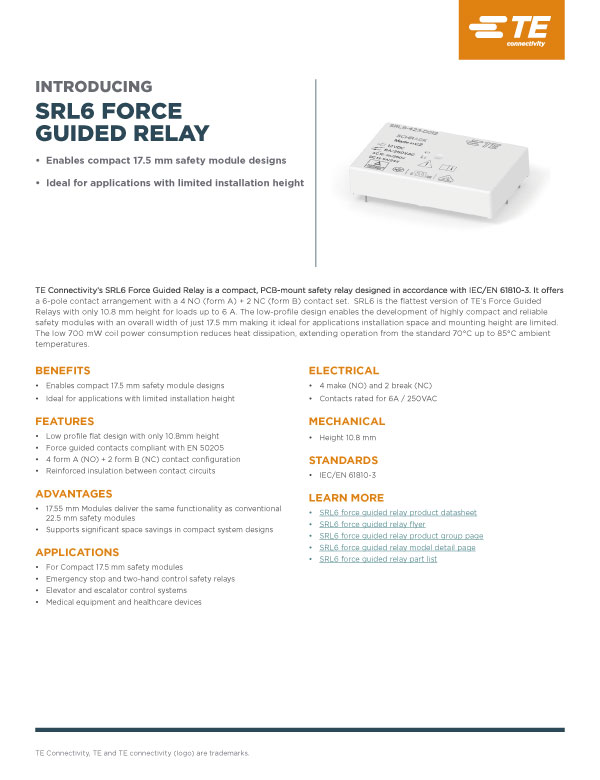

SRL6 Force Guided Relayとは

SRL6 Force Guided Relayは、TE ConnectivityがIEC/EN 61810-3に準拠して設計した、コンパクトなPCB実装型セーフティリレーです。4 NO（form A）+ 2 NC（form B）の6極接点構成を備え、最大6Aの負荷に対応します。

最大の特長は、そのフラットな薄型形状です。SRL6はTEのForce Guided Relayシリーズの中でももっとも薄い高さ10.8mmを実現。この低背設計により、全体幅わずか17.5mmという、きわめてコンパクトで信頼性の高いセーフティモジュールの開発を可能にします。実装スペースや取付高さが制限される用途に最適です。

さらに、コイル消費電力を700mWに抑えたことで発熱を低減。標準の70℃から最大85℃までの周囲温度での動作を可能にし、放熱設計の自由度を高めます。

SRL6の主な特徴（Features）

• 高さわずか10.8mmの薄型フラット設計
• EN 50205に準拠した強制ガイド接点（Force Guided Contacts）
• 4 form A（NO）+ 2 form B（NC）の接点構成
• 接点回路間の強化絶縁（Reinforced insulation）
• 700mWの低コイル消費電力による発熱低減

選定メリットと優位性（Advantages）

SRL6を採用する最大の価値は、「小型化」と「機能維持」を同時に叶えられる点にあります。

• 17.5mm幅のモジュールで、従来の22.5mm幅セーフティモジュールと同等の機能を提供
• コンパクトなシステム設計における大幅な省スペース化を実現
• 低背設計により、取付高さが制限される装置内へも柔軟に実装可能
• 低消費電力・低発熱で、より高い周囲温度環境（最大85℃）にも対応

従来22.5mmを要していたモジュール幅を17.5mmへと縮小しつつ、安全機能はそのまま。盤内スペースの削減や装置の小型化を進めたい設計者にとって、設計上の選択肢を大きく広げる一台です。

主な用途（Applications）

SRL6は、確実な安全動作と省スペースの両立が求められる、幅広い分野で活用できます。

• コンパクトな17.5mmセーフティモジュール
• 非常停止（Emergency stop）および両手操作制御用セーフティリレー
• エレベーター・エスカレーターの制御システム
• 医療機器・ヘルスケア機器

主な仕様

よくあるご質問（FAQ）

Q. フォースガイドリレー（強制ガイド接点）とは何ですか？

A. NO接点とNC接点が機械的に連結され、一方が溶着などで固着した際にも、もう一方が同時に閉じないよう強制的にガイドされる構造の接点です。故障状態を検出しやすく、安全回路の信頼性向上に用いられます。SRL6はEN 50205に準拠した強制ガイド接点を備えています。

Q. なぜ17.5mm幅のモジュール設計が可能になるのですか？

A. SRL6は高さ10.8mmの薄型フラット設計を採用しているためです。従来22.5mm幅を要していたセーフティモジュールと同等の機能を、17.5mm幅で実現でき、盤内の省スペース化に貢献します。

Q. どのような装置に向いていますか？

A. 非常停止・両手操作制御、エレベーター／エスカレーター制御、医療機器など、確実な安全動作と省スペースの両立が求められる用途に最適です。
