薄型・省スペース基板型コントローラ JX-BASIC｜ジェイテクトエレクトロニクス
20の命令語に絞り、入出力機能とシリアル通信を持たせシンプルな構成にして一枚の基盤に収めたコントローラです。限られた命令を選択しながら進める事で、マニュアルレスで簡単にプログラミングが可能となっています。
多くの機能を必要とせず、省スペースなコントローラーをお探しのセットメーカー様などに最適な商品となっております。
前述の通り、簡単操作なのでこれまであまり経験のない方にも安心してお使いいただけるのではないでしょうか。
主な特長
- 簡単で使いやすいプログラミングソフトウェア（JX Programming）

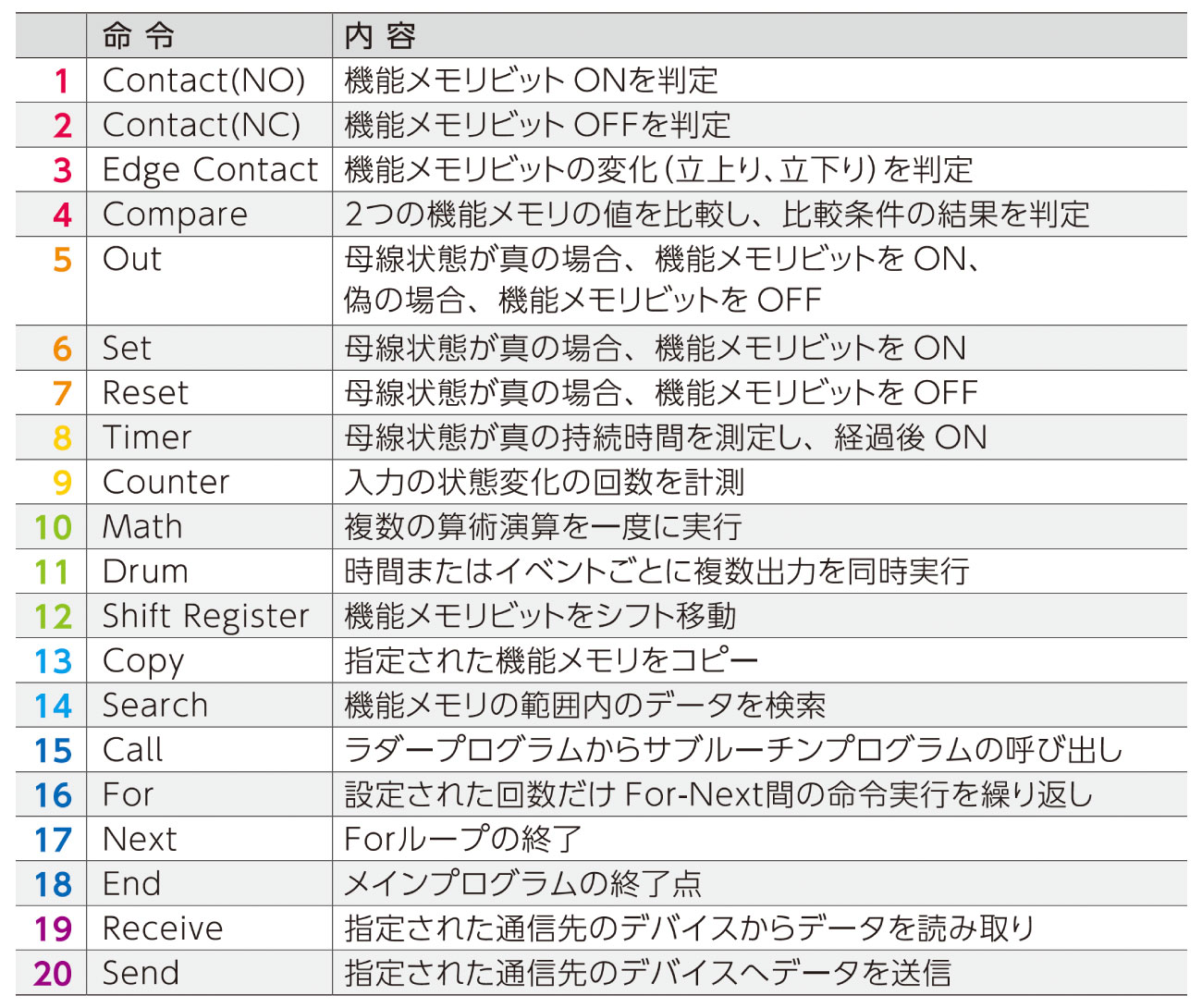

- 20の命令語に絞ったシンプル機能
- 長期供給のFA品質で安定稼働を実現
- 機器組込みに最適な省スペースサイズ
- マイコンボードの置換えに最適
※画像をクリックすると、大きな画像が表示されます。
主な仕様

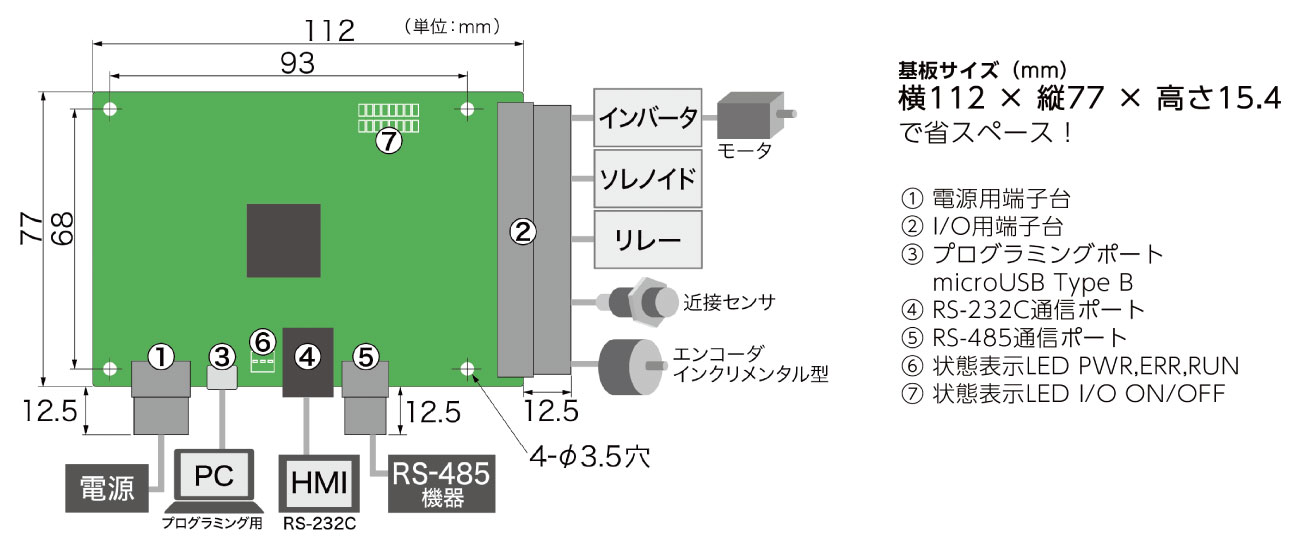

構成図
※画像をクリックすると、大きな画像が表示されます。
- 品名
- JX-BASIC
- 型番
- JX-00DD1-D
- 電源
- DC24V
- 消費電力
- 6W以下 （DC24V）本体のみ
- I/O 入力
- DC24V、合計8点（高速4点 / 汎用4点）、シンク/ソース、AWG24～16
- I/O 出力
- DC5～24V、汎用8点 、シンク、AWG24〜16
- 通信 RS-232C
- 1ch、MODBUS/RTU マスタ／スレーブ、ASCII IN OUT（無手順通信）
- 通信 RS-485
- 1ch、MODBUS/RTU マスタ／スレーブ、ASCII IN OUT（無手順通信）
- 通信 USB
- 1ch（プログラミング用ポート）、コネクタタイプ：Micro USB Type-B
- LED
- 電源、RUN、エラー、I/O入出力
