HWS-Gシリーズは、デジタル制御によりスイッチング素子を最適動作させることで電力変換効率を高めるとともに、構成部品を高密度実装することにより、W150mm × H61mm × D270mmのサイズで3000Wの出力を実現しました。電力密度は同等サイズの従来品に対し約3倍に達し、これまで以上にお客様装置の小型化に貢献します。

出力の動作モードとして定電圧出力（CV）と定電流出力（CC）の2つを実装しました。アナログ・シリアル通信のインターフェースを介して、出力電圧・出力電流いずれも0%からのプログラミングが可能で、出力値のモニタリングにも対応しています。

安全規格はAV・情報・通信機器規格IEC/UL/CSA/EN62368-1に加えて、半導体電力変換システム及び装置に対する安全要求事項IEC/EN62477-1（過電圧カテゴリⅢ）を取得しました。

主な特長

• 従来1000Wモデル（HWS1000L）と同等サイズで3000W出力を実現
• 単相100/200V入力タイプおよび大容量負荷に最適な3相200V入力タイプを用意
• 定電圧出力（CV）と定電流出力（CC）を実装、いずれも0%から出力値の設定が可能
• アナログ（1 - 5V / 4 - 20mA）とシリアル（RS-485_Modbus RTU）による柔軟な操作性
• リーダーフォロワー接続、直列/並列/N+1冗長運転、パワーフェイル信号など、電源としての使いやすさを意識した機能を多数実装
• IEC/UL/CSA/EN62368-1 認定（高度5000m以下）
  IEC/EN62477-1 過電圧カテゴリⅢ 認定（高度2000m以下）

機能について

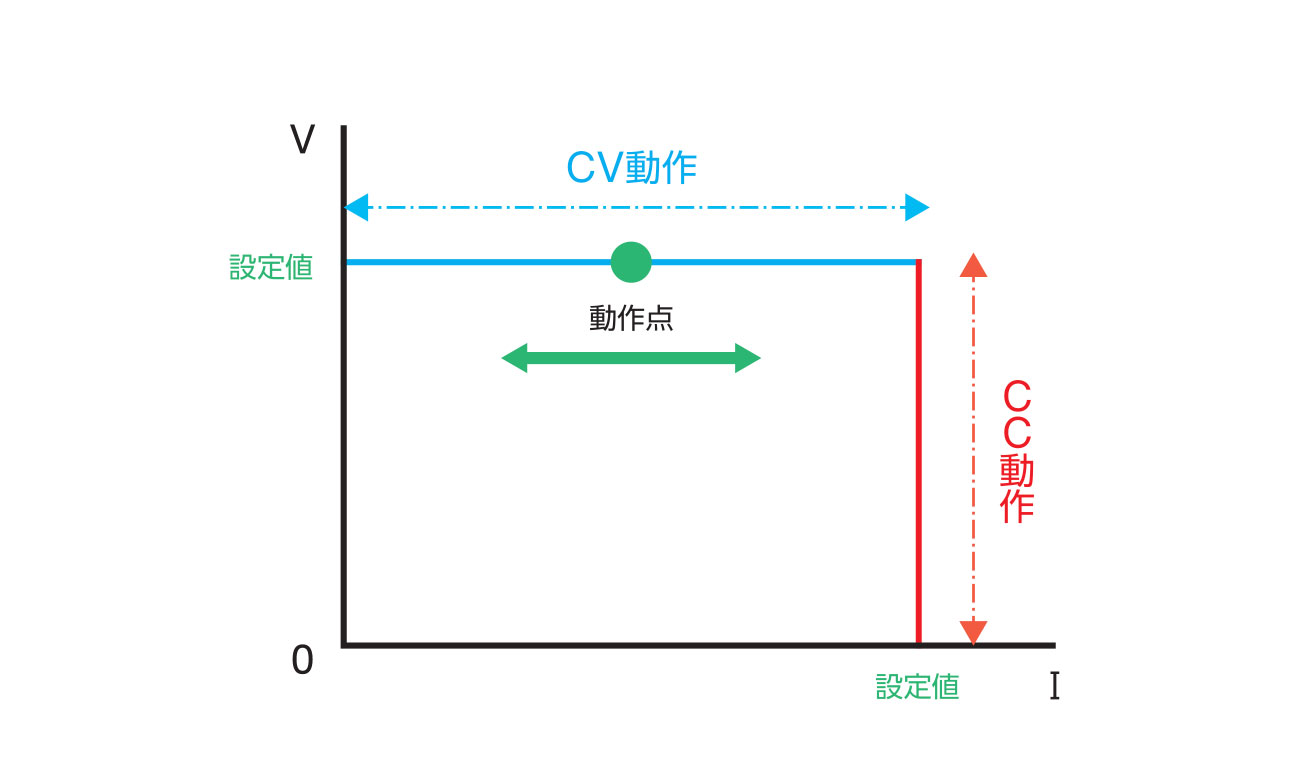

動作モード

2つの動作モード、CV（定電圧）・CC（定電流）を実装しました出力電圧・出力電流のいずれも定格0%より設定可能ですCCを使わずに 、シンプルなCV出力電源としても使用できます。

※画像をクリックすると、大きな画像が表示されます。

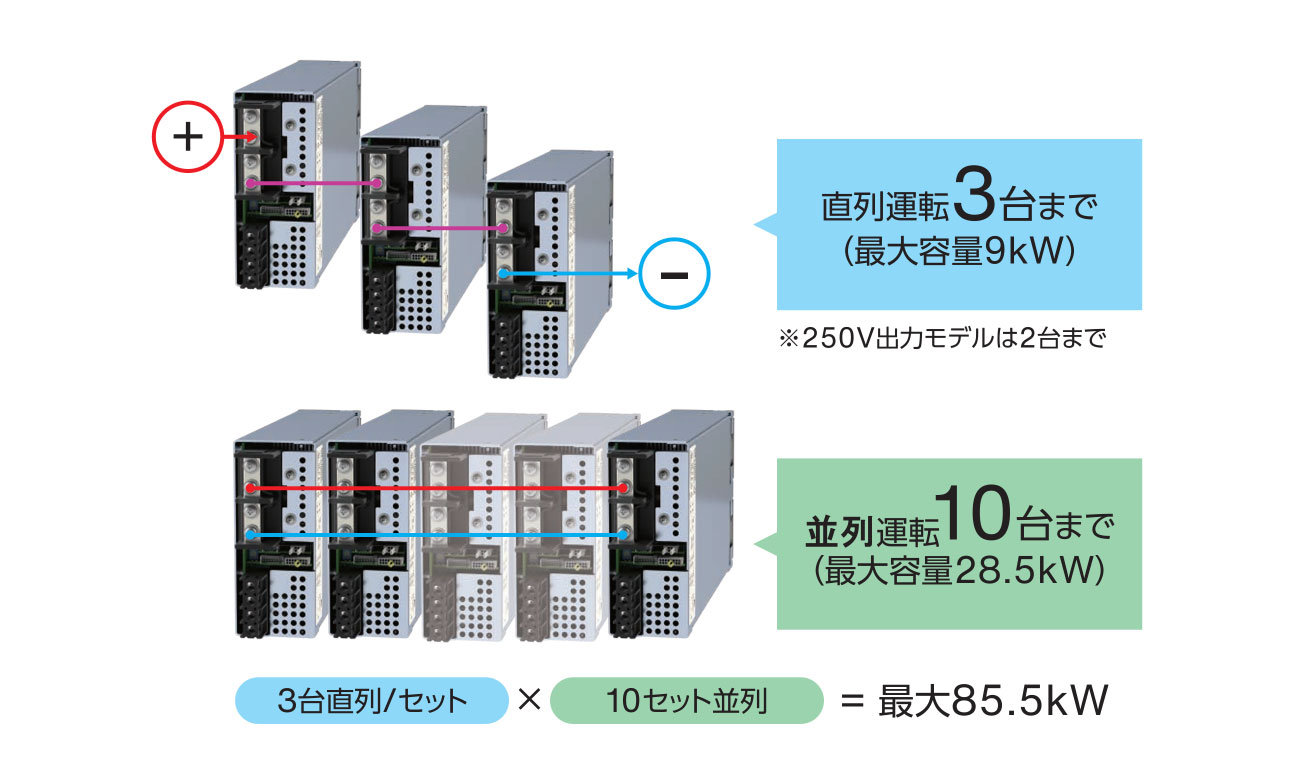

直列・並列

直列運転は最大3台まで、並列運転は最大10台まで可能です直列・並列を組み合わせて、最大85.5kWの電源出力を構築できます。お客様の大電圧・大電流・大電力ニーズにお応えします。

※画像をクリックすると、大きな画像が表示されます。

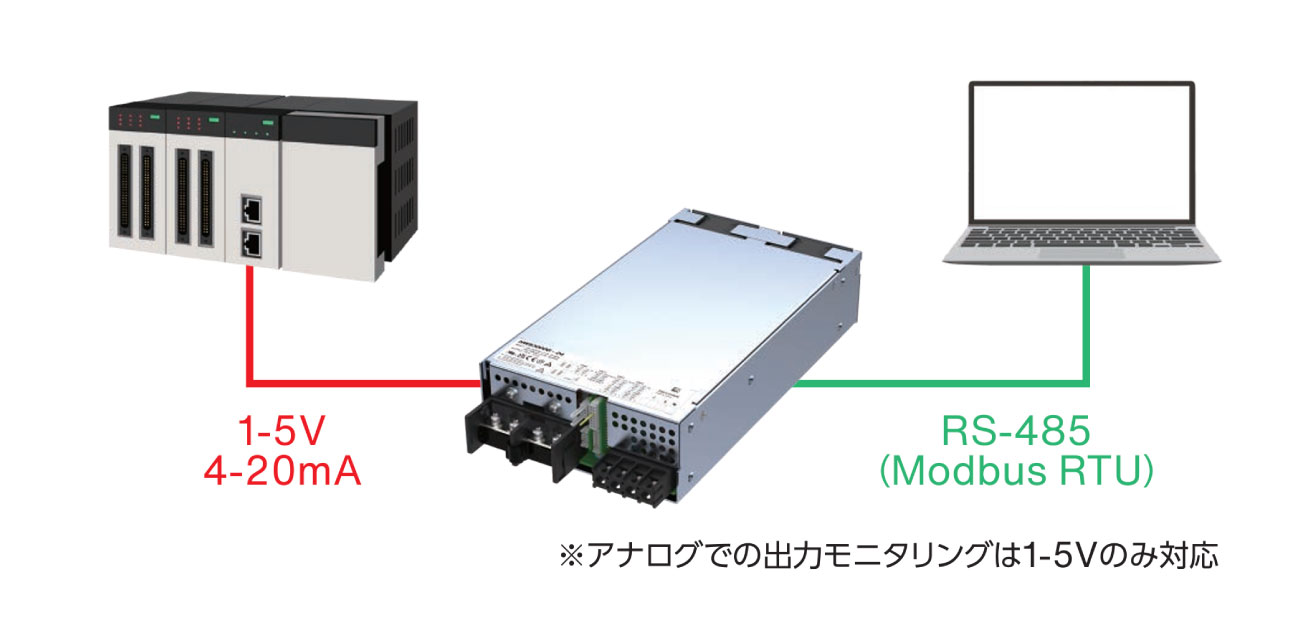

インターフェース

アナログ（ 1-5V/4-20mA）とシリアル（ RS-485）を実装しました。これにより出力プログラミング・モニタリング、出力リモートON/OFFや電源の各種設定変更などが可能となります。

※画像をクリックすると、大きな画像が表示されます。

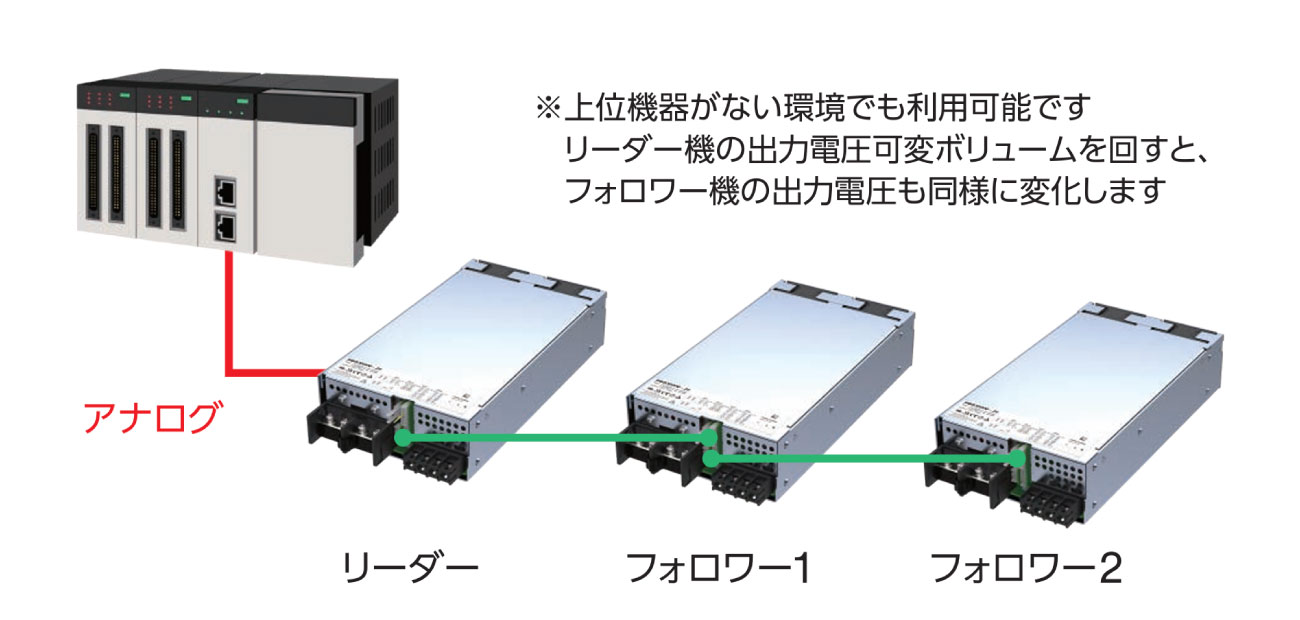

リーダーフォロワー

リーダー機となる電源にアナログでプログラミング指令を送れば、フォロワー機もその指令に追従します（マスタースレーブ接続）。リーダー及びフォロワー間はシリアル通信で指令を共有します。

※画像をクリックすると、大きな画像が表示されます。

ラインアップ

HWS3000G

HWS3000GT

共通仕様

• 入力電圧がAC132V以下の場合、最大出力電力は1500W
