MPPTコンバータ EMAシリーズで太陽光発電の効率を最大化
この記事はTDKラムダ株式会社が提供する製品の情報です。
MPPTコンバータ EMAシリーズは、太陽光発電の効率を最大化できるMPPT制御可能な電源です。気象条件等、日射量の変化で変動するPVの最適動作点に追従しながら動作を行い、DCバスラインに最大電力を供給します。

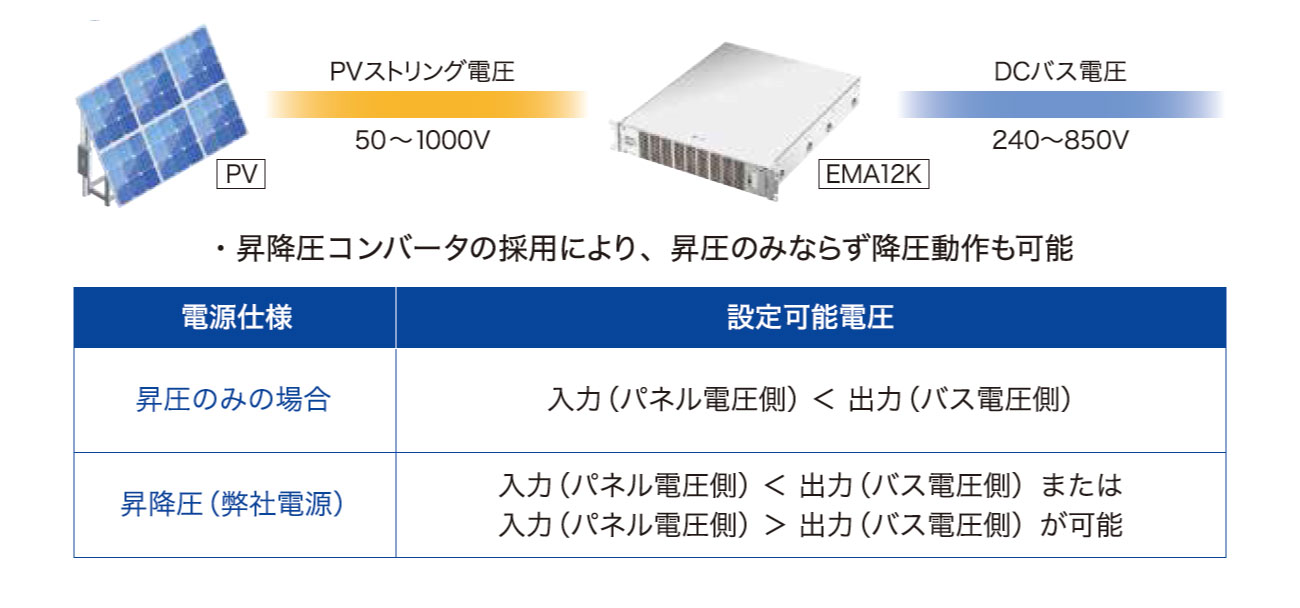

昇降圧コンバータの採用により、PVストリング電圧（50～1000VDC）とDCバス電圧（240～850VDC）間の設定において、昇圧のみならず、降圧動作も可能で、DCバス電圧に関係なくPVストリング電圧の設定が可能です。非絶縁タイプのため高効率（効率97.5％）を実現しており、電力ロスを最低限に抑えます。
また、ModbusRTU（RS-485）通信を採用する事により、動作状態や入出力電圧・電流の読取、設定・動作指示が可能です。
※画像をクリックすると、大きな画像が表示されます。
主な特長
- MPPT制御（Maximum Power Point Tracking/最大電力点追従制御）
- 高電圧に対応（入力電圧：最大1000VDC、出力電圧：最大850VDC、電力：最大12kW）※並列接続により容量拡大が可能
- 昇降圧コンバータ採用でPVストリング電圧50～1000VDCまで幅広くカバーし、DCバス（240～850V）への供給最適化が可能
- 非絶縁による高効率化（効率97.5％）
- ModbusRTU（RS-485）通信で動作状態や入出力電圧・電流の読取、設定・動作指示が可能
主な仕様
- モデル
- EMA12K-850380
- 入力電圧範囲
- 50 ～ 1000VDC
- 入力電流
- 20Amax
- 出力電圧
- 240 ～ 850VDC
- 出力電流
- 35Amax
- 出力電力
- 12kWmax
- 効率
- 97.5% Typ.
- 使用温度範囲
- -10 ～ +70℃
- サイズ
- 422.8W x 88.0H x 530.0D（mm）
- インターフェース
- RS485（ModbusRTU）

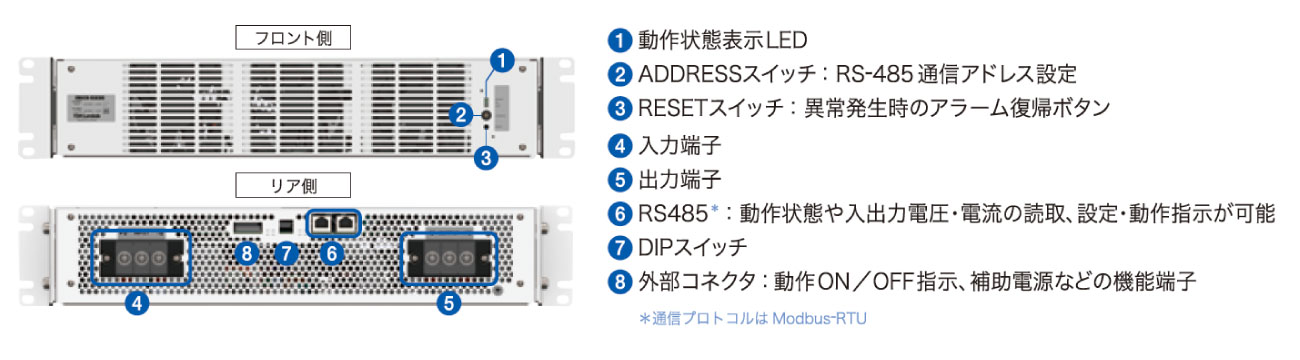

外観と機能
※画像をクリックすると、大きな画像が表示されます。
マイクログリッドにおけるTDKラムダの製品
※画像をクリックすると、大きな画像が表示されます。
