この記事はTE Connectivity Japan合同会社が提供する製品の情報です。

TE Connectivityは、工具をほとんど使用せずにワイヤ挿入が可能なプッシュイン式クランプ終端を採用した、5.0mmおよび5.08mm ピッチのPCBターミナルブロックコネクタを新たにラインアップに追加しました。

従来のスクリュークランプ方式と比較して最大80%の配線作業時間を削減でき、コスト削減と作業効率向上に貢献します。

主な特長

工数削減

• プッシュイン方式でフェルール付き／無しのワイヤをそのまま挿入可能
• 配線時間を大幅に短縮し人件費の削減に寄与

設計の柔軟性

• 2.5 / 3.5 / 3.81 / 5.0 / 5.08 mm の各ピッチをラインアップ
• シングル列・デュアル列など、多様な極数に対応
• 過酷環境を含む幅広い産業用途で使用可能

メンテナンス性・信頼性

• 工具不要で簡単に着脱
• ダウンタイムの短縮および設備・デバイスの信頼性向上

主な仕様

ピッチ

• 2.5 mm（0.098 in）
• 3.5 mm（0.138 in）
• 3.81 mm（0.15 in）
• 5.0 mm（0.197 in）
• 5.08 mm（0.20 in）

コネクタ形状

• シングル列
• デュアル列

※極数は仕様表をご参照ください。

構造

2ピース構造（プラグ＋ストレート/ライトアングルヘッダ）。高密度信号・電源用途に適した設計です。

準拠規格

• RoHS & REACH 対応
• UL 認証取得済み

主な用途

• サーボ／インバータドライブ
• 産業用コントローラ・PLC
• 安全制御モジュール
• 電源ユニット
• HVAC（空調・換気・暖房）システム

関連リンク

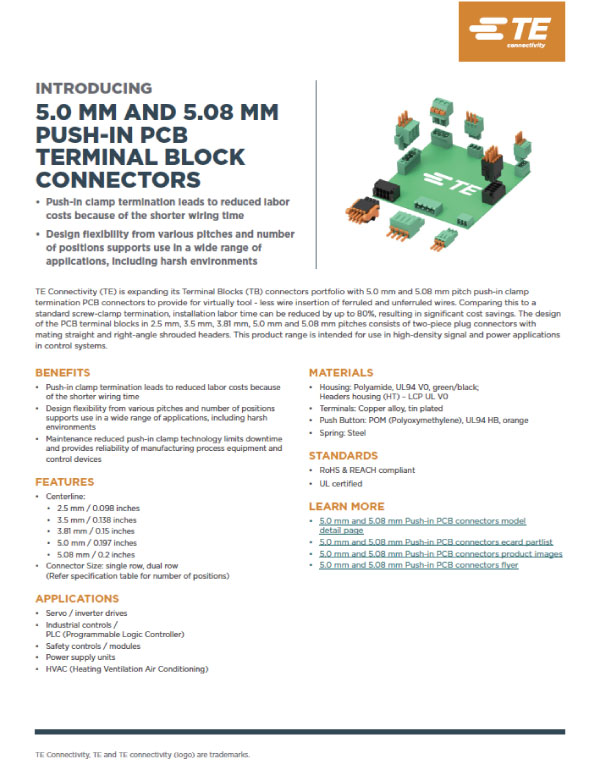

• Push-In PCB Terminal Blocks製品詳細ページ（www.te.com）
