14Aの高電流対応ワイヤー to ボード電源コネクタ「LP 6.2」

この記事はTE Connectivityが提供する製品の情報です。

高電流・外部ロックで実現する高信頼設計

電源系アプリケーションの高電流化が進むなか、基板（PCB）実装における「接続の信頼性」と「設計の柔軟性」の両立は、多くの設計者・購買担当者に共通する課題です。TE Connectivityの新製品「LP 6.2 ワイヤーtoボード電源コネクタ」は、最大14Aの高電流対応と外部ロック構造を備え、家電・HVAC・産業機器といった電源負荷の高い分野で、より確実で扱いやすい接続を実現します。

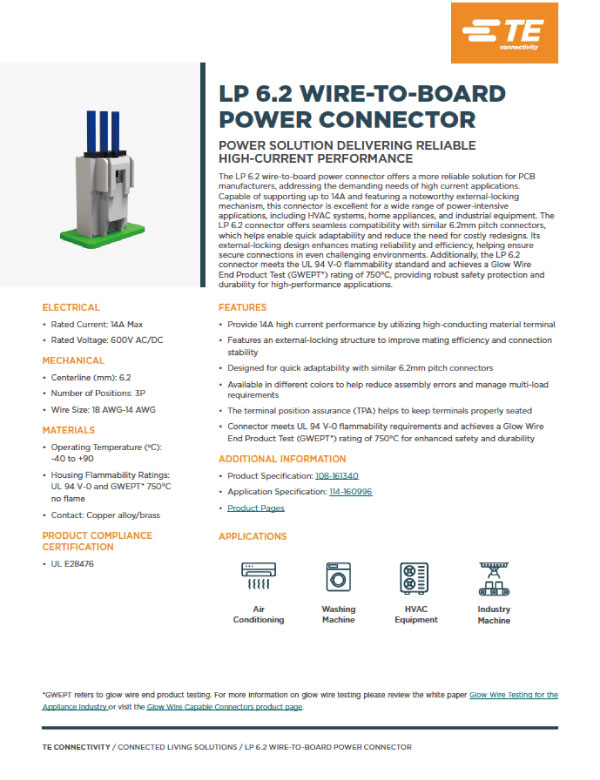

LP 6.2 ワイヤーtoボード電源コネクタの概要

LP 6.2は、高電流アプリケーションの要求に応えるために設計された、PCBメーカー向けのワイヤーtoボード電源コネクタです。最大14Aの通電性能に加え、特徴的な外部ロック機構を搭載し、HVACシステム、家電製品、産業機器など幅広い電源集約型アプリケーションに適しています。

既存の6.2mmピッチコネクタと高い互換性を持つため、迅速な設計適用が可能で、コストのかかる再設計を抑えられます。外部ロック設計は嵌合の信頼性と効率を高め、過酷な環境下でも確実な接続を維持します。さらにUL 94 V-0の難燃規格に適合し、Glow Wire End Product Test（GWEPT*）で750℃の評価を達成するなど、高性能アプリケーションに求められる堅牢な安全性と耐久性を備えています。

3つの特長

1. 高電流化に応える14A対応

高導電性材料を用いた端子により、14Aの高電流性能を発揮。電源集約型アプリケーションの高出力化ニーズに応えます。

2. 外部ロック構造による接続信頼性

外部ロック構造が嵌合効率と接続の安定性を向上。振動や環境負荷のかかる用途でも、確実な接続を維持します。

3. 既存6.2mmピッチとの互換で容易な設計適用

同ピッチの6.2コネクタとの互換性により、スムーズな設計移行を実現。再設計の手間とコストを削減します。

主なメリット

高導電性材料の端子採用により、14Aの高電流性能を実現
外部ロック構造で嵌合効率と接続安定性を向上
複数のカラー展開により、誤接続防止（error-proofing）と多負荷管理を支援
同6.2ピッチコネクタとの互換性で、迅速な設計適用が可能
端子位置保証（TPA:Terminal Position Assurance）により、端子の確実な保持を実現
UL 94 V-0難燃規格に適合し、GWEPT* 750℃を達成。安全性と耐久性を強化

*GWEPTとは、Glow Wire End Product Test（グローワイヤー最終製品試験）を指します。

対象市場・アプリケーション

対象市場（TARGET MARKETS）

家電（Appliances）
HVAC
産業（Industrial）

主な用途（APPLICATIONS）

家電：エアコン、洗濯機
HVAC：暖房・換気・空調機器
産業：各種産業機器

こんな課題をお持ちの方へ

電源集約型アプリケーションで、高電流への対応に課題を感じている
信頼性の高いワイヤーtoボードコネクタソリューションを探している
迅速な設計適用とスムーズな統合ができるコネクタを求めている
アプリケーションに必要な難燃規格への適合が気になる

LP 6.2は、これらの課題に対する有力な選択肢です。高電流対応・接続信頼性・設計の柔軟性・安全規格適合をバランスよく満たし、電源設計の品質と効率を同時に高めます。

LP 6.2の導入・お見積りはタカギコネクトへ

タカギコネクトは、TE Connectivityの正規代理店として、製品選定から技術的なご相談、お見積りまで一貫してサポートいたします。「自社のアプリケーションに最適なコネクタを選びたい」「高電流対応で信頼性の高い接続を実現したい」といったご要望がございましたら、ぜひお気軽にご相談ください。設計・購買のお困りごとに、専門スタッフが伴走します。
