MULTI-POSITION IDC TERMINAL
この記事はTE Connectivity Japan合同会社が提供する製品の情報です。
実装時の「手はんだ」、結線時の「被覆剥き」はもう不要
センサユニットやアンプユニットなど、ケーブル直出し型の小型機器を設計・調達されている方にとって、「電線と基板の接続工程」は品質とコストを左右する重要な工程です。被覆の剥き作業や手はんだ付けは、どうしても作業者ごとのバラつきや工数増加を招きがちです。
この課題を根本から見直すのが、TE Connectivity （TE） のMULTI-POSITION IDC（圧着） TERMINALです。本記事では、その仕組みと導入メリットを分かりやすく解説します。
こんな接続工程の課題はありませんか？
- 手はんだ接続の品質管理が難しく、基板への接続でバラつきが出る
- 電線の被覆ストリップ工程に手間がかかり、被覆ごみも発生する
- 複数の電線を1本ずつ結線するため、組み立ての工数が増えてしまう
- 小型機器のため、実装スペースを極力抑えたい
これらはいずれも、IDC方式のコネクタを採用することで解決できる可能性があります。
MULTI-POSITION IDC TERMINALとは
TE ConnectivityのMULTI-POSITION IDC TERMINALは、センサーユニット、アンプユニット、LED照明、医療機器、モバイルデバイス、スマートメーターなど、小型アプリケーションにおける信頼性の高い電線対基板接続を実現するソリューションです。
IDC結線を採用することで、結線前の電線被覆除去工程を削減し、基板組み立ての自動化をサポートします。品質管理が難しい手はんだ接続を排除し、高品質で再現性のある接続を提供します。
導入で得られる4つのメリット
1. 作業者によるバラつきを抑え、安定した多極一括接続を実現
IDC結線により、複数の電線を一度に、安定した品質で接続できます。手はんだのような技量依存がなく、再現性の高い接続が可能です。
2. 被覆ストリップが不要で、工数削減とごみ削減に貢献
芯線の被覆を剥く工程が不要なため、組み立て工数を削減できるうえ、被覆ごみも排出しません。
3. 他の実装部品と同時にリフロー実装が可能
エンボスキャリアテープ梱包に対応し、他の基板実装部品と同時にリフロー実装ができます。基板組み立ての自動化をさらに後押しします。
4. 低背・省スペース設計で小型機器にも最適
基板実装高さは圧接後2.9mm（圧接前4.5mm）と低背設計。デュアルIDCコンタクト構造※を備え、特殊工具も不要です。
※ 1本の電線を接続するIDC部が2か所ある構造

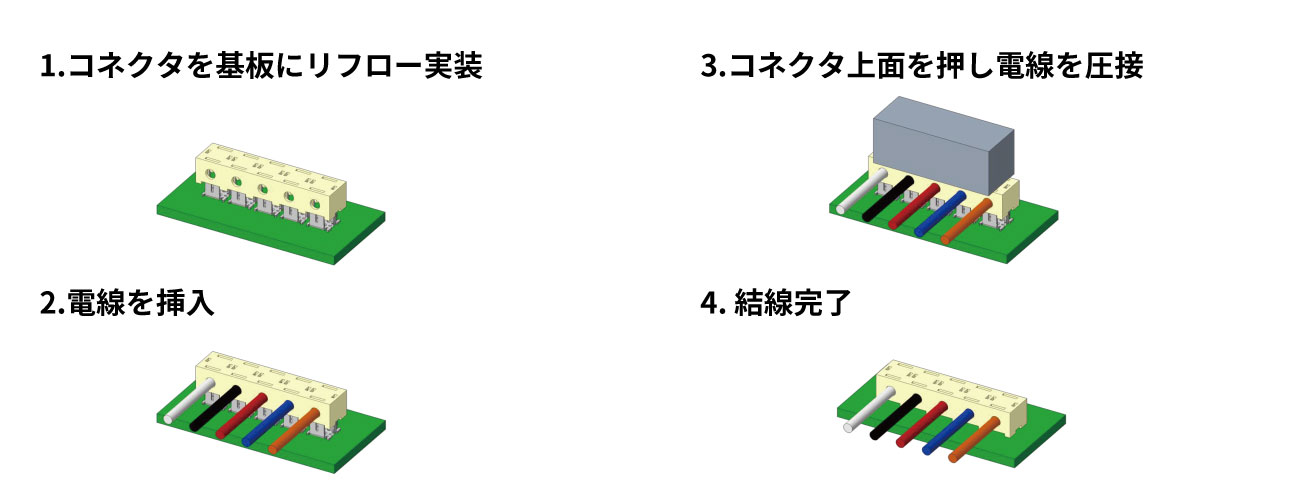

結線はわずか4ステップ
- コネクタを基板にリフロー実装する
- 電線を挿入する
- コネクタ上面を押し、電線を圧接する
- 結線完了
主な製品仕様
| 項目 | 仕様 |
|---|---|
| 使用温度範囲 | -55/+125℃ |
| 定格電流 | 最大14A（周囲温度20℃）／8.0A max（2極 AWG#24、20℃） |
| 定格電圧 | 30V AC/DC |
| 接触抵抗 | <10mΩ |
| 耐振動 | 10-200Hz 20g 瞬断1μs未満 |
| リフロー耐熱性 | 260℃ 30sec（JEDEC J-STD-020） |
| MSL | Level 1（JEDEC J-STD-020） |
| 圧接回数 | 1回 |
| 基板実装高さ | 2.9mm（圧接前：4.5mm） |
| 適用電線 | AWG24/7 及び AWG26/7（被覆径 1±0.05mm） |
| 極数 | 2 / 4 / 5極 |
材料
- コンタクト：銅合金（錫めっき）
- ハウジング：LCP（液晶ポリマー）UL 94 V-0
技術文書番号
- 製品規格：108-140330
- 試験成績報告書：501-78843
- 取付適用規格：408-78256

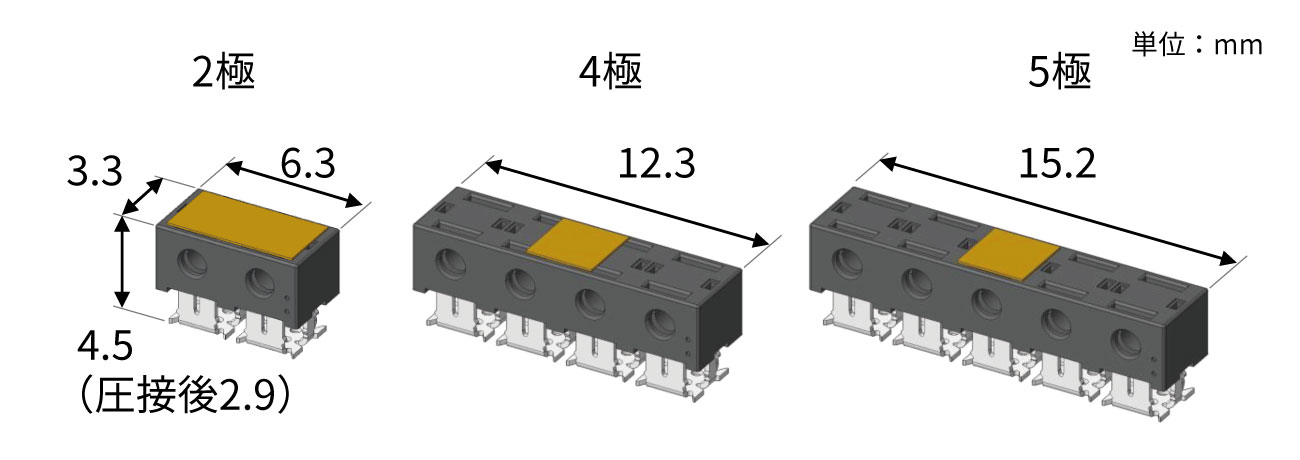

ラインアップ
| 型番 | 製品名 |
|---|---|
| 2475805-2 | Multipoint IDC Terminal 2P |
| 2475805-4 | Multipoint IDC Terminal 4P |
| 2475805-5 | Multipoint IDC Terminal 5P |
2極から5極までをラインナップし、発光センサ機器からアナログ出力の受光センサ機器まで幅広く対応します。

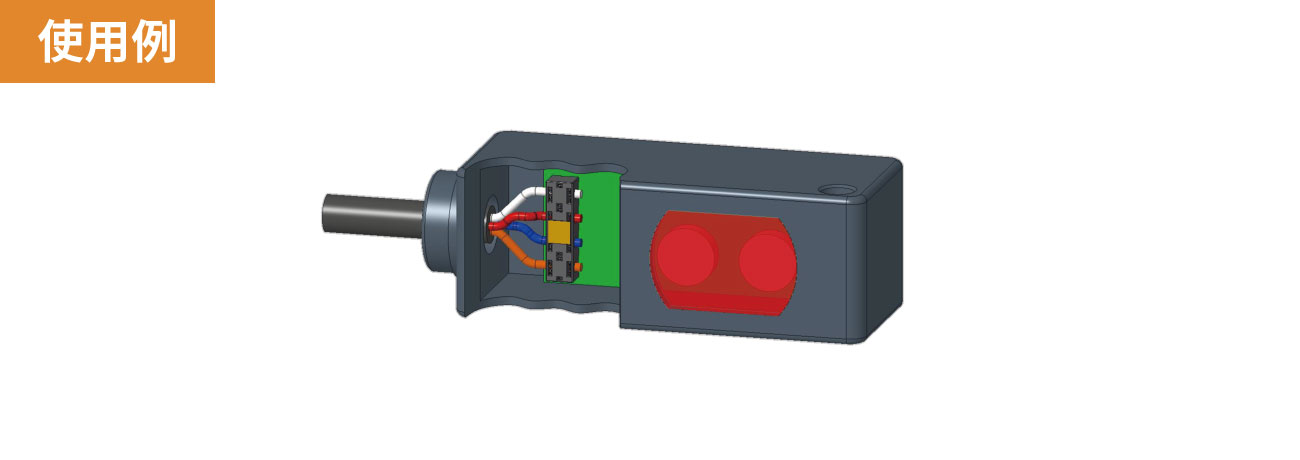

主な適用アプリケーション
- センサユニット、センサ用アンプユニット、センサ用表示器
- ハンディHMI、スマートメータ
- LED照明、医療機器、モバイルデバイス
- その他、小型産業用デバイス全般
まとめ｜接続工程の見直しは、まずご相談から
TE ConnectivityのMULTI-POSITION IDC TERMINALは、「被覆剥き・手はんだの排除」「多極一括接続による工数削減」「リフロー実装による自動化」を同時に実現し、小型機器の設計・製造における品質とコストの課題に応えます。
「自社の機器に採用できるか検討したい」「最適な極数や適用電線を相談したい」といったご要望がございましたら、ぜひ当社までお問い合わせください。製品選定から採用検討まで、専門スタッフが丁寧にサポートいたします。
関連リンク
- MULTI-POSITION IDC TERMINAL紹介ページ（www.te.com）

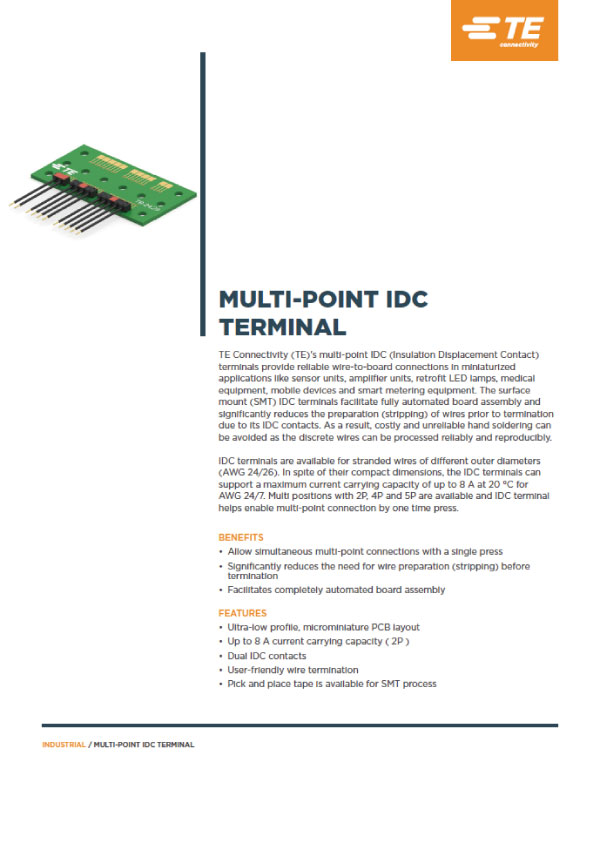

MULTI-POSITION IDC TERMINALリーフレット
