Schaffner FN3060 三相EMIフィルター

この記事はTE Connectivity Japan合同会社のブランドであるSchaffner製品の情報です。

半導体製造装置・産業機械のノイズ対策

装置のノイズトラブルは、生産ラインの停止や誤動作、さらには他機器への障害へと波及しかねない、製造現場の見えにくいリスクです。とりわけ半導体製造装置やモーションドライブ、ロボットのように高い信頼性が求められる領域では、EMI（電磁妨害）対策の良し悪しが装置の品質そのものを左右します。

そこで注目したいのが、Schaffner（シャフナー）の三相EMIフィルタ「FN3060シリーズ」です。480VAC・20A〜250Aという幅広いラインアップに加え、日本の電源環境に多いコーナー接地デルタ結線やITネットワークにも対応。低い漏れ電流と安全設計を両立し、厳しい要求のグリッドでも安心して使えるフィルタとして設計されています。本記事では、その特長と選び方のポイントをわかりやすく解説します。

なぜ今、三相EMIフィルタが重要なのか

インバータやサーボドライブなどのパワーエレクトロニクス機器は、スイッチング動作にともなって高周波ノイズを発生させます。このノイズを放置すると、周辺機器の誤動作やEMC規格への不適合を招き、製品出荷そのものが滞る要因にもなります。

EMIフィルタは、こうしたノイズを電源ラインで効果的に減衰させ、装置を「規格に通る」「止まらない」状態へ導く縁の下の力持ちです。FN3060シリーズは、コンパクトな筐体で高い減衰性能を発揮し、装置設計の自由度と信頼性を同時に高めます。

FN3060シリーズの概要

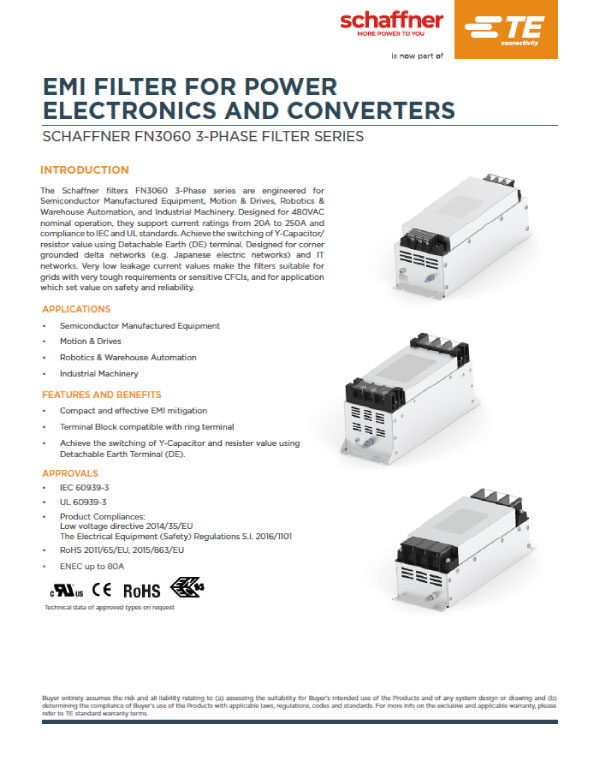

FN3060シリーズは、半導体製造装置、モーション&ドライブ、ロボティクス&倉庫自動化、そして産業機械向けに設計された三相EMIフィルタです。定格480VACで動作し、20A〜250Aまでの電流定格をカバー。IECおよびUL規格に適合しています。

大きな特長は、Detachable Earth(DE)端子によりY-Capacitor(Yコンデンサ)や抵抗値の切り替えができる点です。これにより、コーナー接地デルタ結線(日本の電源環境に多い方式)やITネットワークにも柔軟に対応します。加えて、漏れ電流を非常に低く抑えているため、要求の厳しいグリッドや高感度のCFCI環境、そして安全性・信頼性を重視するアプリケーションに適しています。

主な用途(アプリケーション)

半導体製造装置(Semiconductor Manufactured Equipment)
モーション&ドライブ(Motion & Drives)
ロボティクス&倉庫自動化(Robotics & Warehouse Automation)
産業機械(Industrial Machinery)

特長とメリット

コンパクトかつ効果的なEMI対策
限られた盤内スペースでも、高い減衰性能でノイズを抑制します。
リング端子対応の端子台
ring terminalに対応した端子台で、確実で安全な配線を実現します。
DE端子によるY-Capacitor・抵抗値の切り替え
Detachable Earth(DE)端子により、電源環境に合わせた最適設定が可能。DEをオフにすれば漏れ電流を大幅に低減できます。

主な電気的仕様(代表値)

項目	仕様
電流定格(周囲温度50℃)	20A / 30A / 50A / 80A / 100A / 150A / 200A / 250A
公称動作電圧	480 ±10% VAC
定格動作電圧	520/300 VAC 50/60Hz
漏れ電流（IEC 60939-3、定格電圧・50Hz）	約4mA（DEオフ時は0.16mA〜、タイプにより異なる）
過電圧カテゴリ（IEC 60664-1）	III
動作周囲温度範囲	-25℃ 〜 +100℃
冷却方式	AN（自然空冷）
気候等級（Climatic Class）	25/100/21

※定格電流を超える温度域では、電流のディレーティングが必要です。詳細な承認タイプの技術データはお問い合わせください。

漏れ電流タイプで選べる3つのシリーズ

FN3060シリーズは、漏れ電流の水準に応じてL（Low）・M（Middle）・N（Normal）の3タイプを用意。装置の設置環境や漏れ電流の要求に合わせて最適なモデルを選べます。端子タイプはScrew terminal block（99）とM6 screw terminal block(62)から選択可能で、20A〜250Aの各電流定格をラインアップしています。
