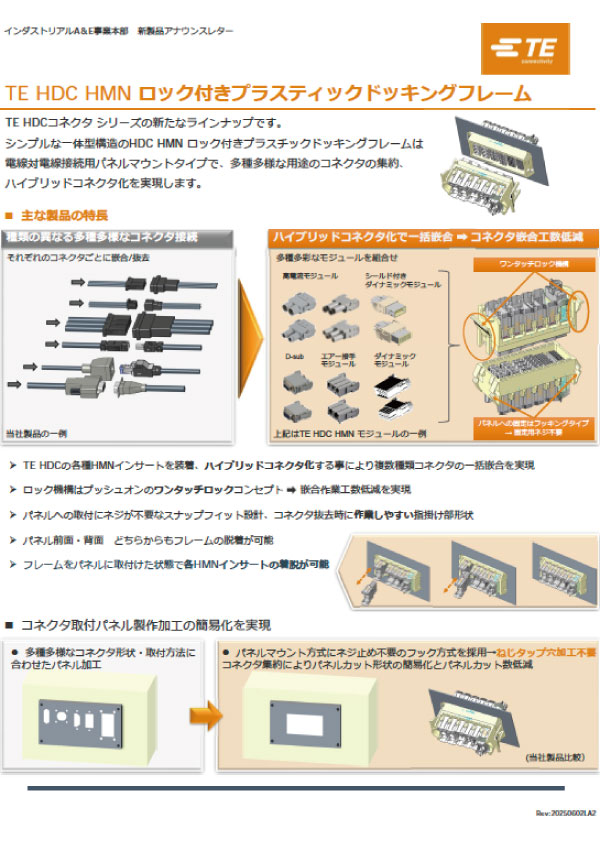

TE HDCコネクタシリーズに新たなラインアップが追加されました。
電源から信号、通信用途まで多種多様なコネクタを集約し、ワンタッチ嵌合でコネクタ嵌合工程を削減、製造効率アップの実現します。
主な特長

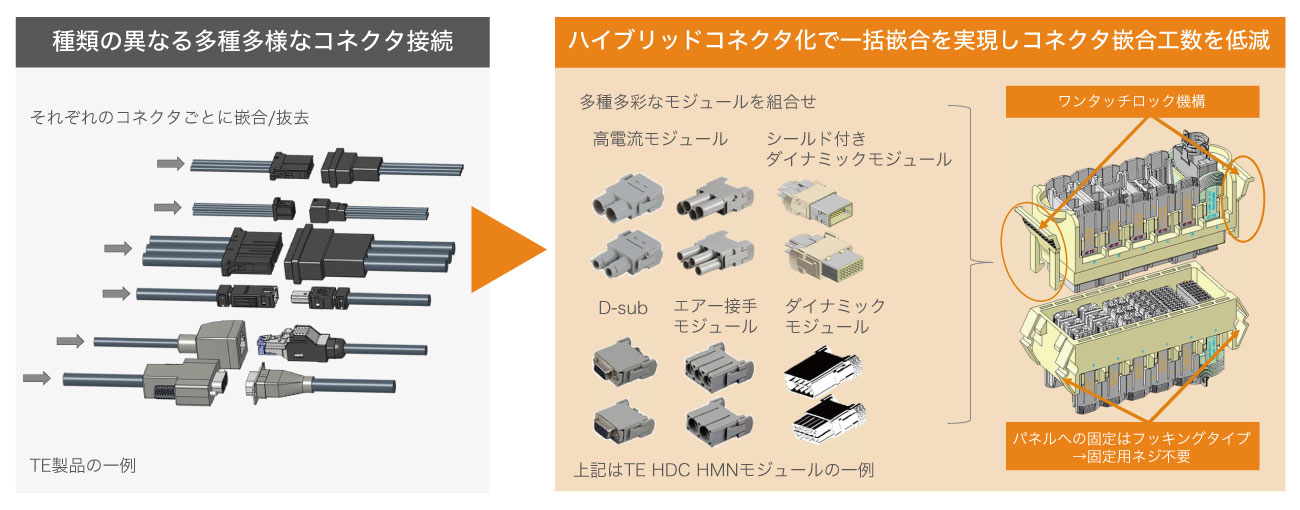

ハイブリッドコネクタ化で⼀括嵌合
- TE HDCの各種HMNインサートを装着、ハイブリッドコネクタ化する事により複数種類コネクタの⼀括嵌合を実現
- プッシュオンのワンタッチロック機構で嵌合作業⼯数低減を実現
- パネルへの取付けにネジが不要なスナップフィット設計でコネクタ抜去時に作業しやすい指掛け部形状
- パネル前⾯・背⾯ どちらからもフレームの脱着が可能
※画像をクリックすると、大きな画像が表示されます。

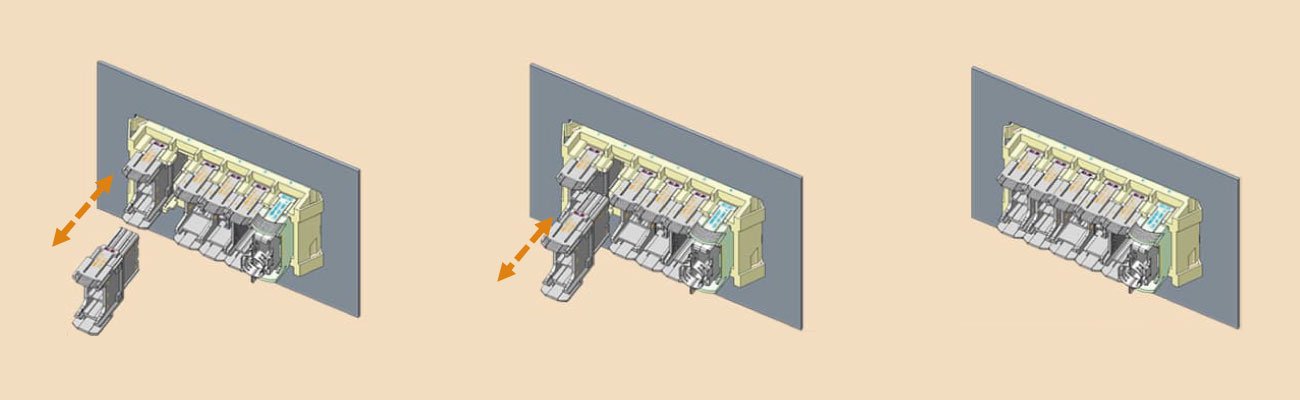

パネル取付けの脱着が容易
フレームをパネルに取付けた状態で各HMNインサートの着脱が可能
※画像をクリックすると、大きな画像が表示されます。

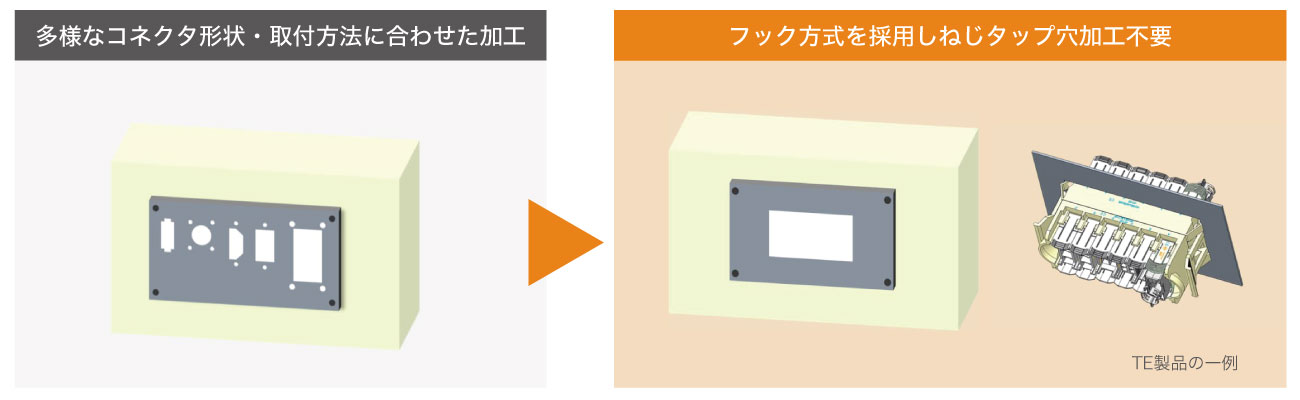

コネクタ取付パネル製作加⼯の簡易化
ねじタップ⽳加⼯不要コネクタ集約によりパネルカット形状の簡易化とパネルカット数低減
※画像をクリックすると、大きな画像が表示されます。

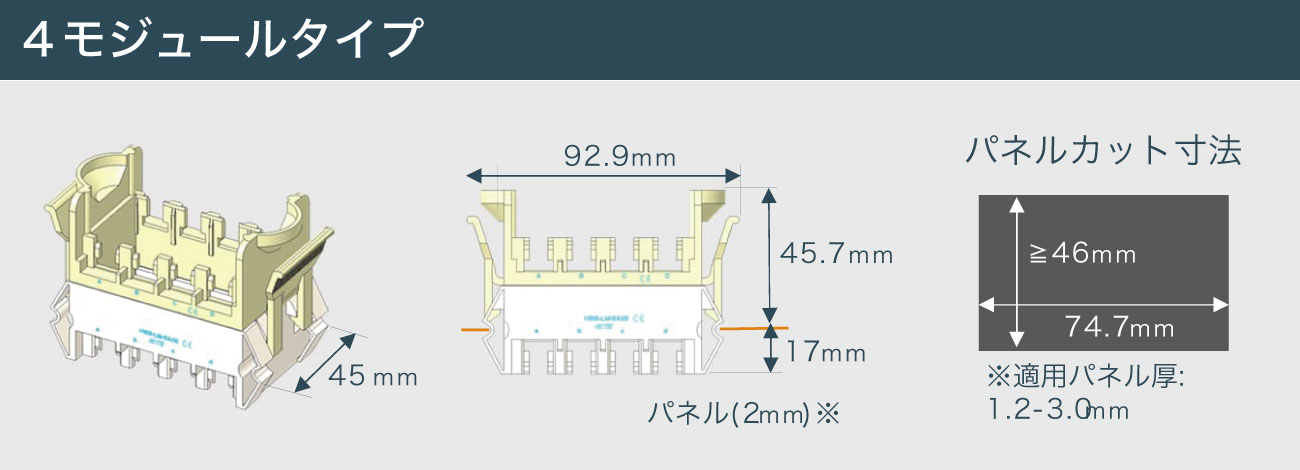

製品⼨法概要・パネルカット⼨法
※画像をクリックすると、大きな画像が表示されます。
製品名/ 製品型番
- HMN-T4-PLM-TOP
- T2071164101-001
- HMN-T4-PLM-BASE
- T2071164201-001 （パネルマウント側）
※画像をクリックすると、大きな画像が表示されます。

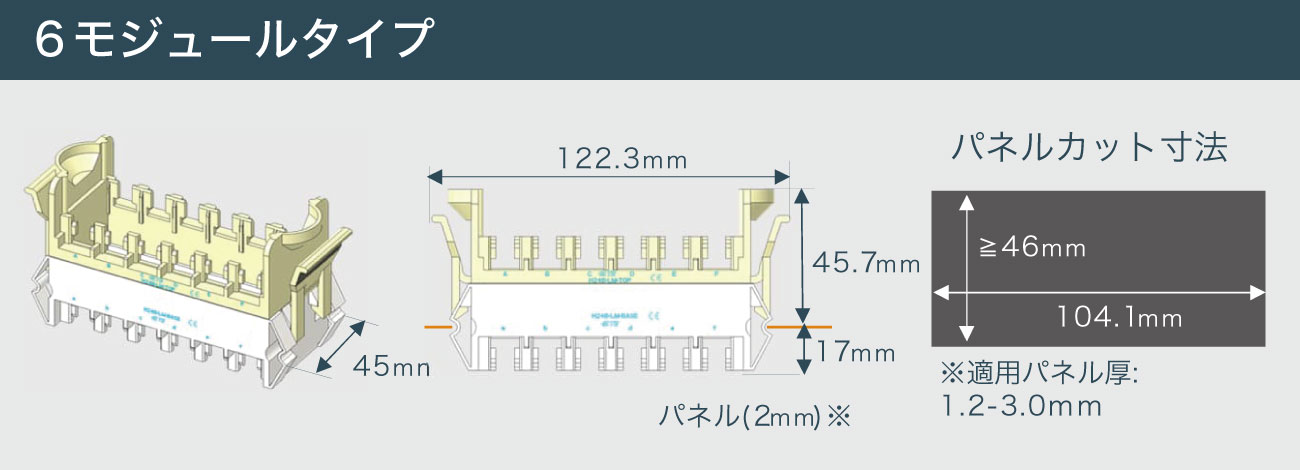

製品名/ 製品型番
- HMN-T6-PLM-TOP
- T2071244101-001
- HMN-T6-PLM-BASE
- T2071244201-001 （パネルマウント側）
適⽤インサート・モジュール
| 極数 |
タイプ |
オス製品型番 |
メス製品型番 |
| 1 |
HMN-001-MC/FC |
T2111013101-000 |
T2111013201-000 |
| 2 |
HMN-D2-MC/FC |
T2111028101-000 |
T2111028201-000 |
| 2 |
HMN-002-MC/FC |
T2111020101-000 |
T2111020201-000 |
| 3 |
HMN-003-MC/FC |
T2111032101-000 |
T2111032201-000 |
| 4 |
HMN-004-MC/FC |
T2111042101-000 |
T2111042201-000 |
| 5 |
HMN-005-MC/FC |
T2111052101-000 |
T2111052201-000 |
| 6 |
HMN-006-MC/FC |
T2111062101-000 |
T2111062201-000 |
| 6 |
HMN-006-PM/PF |
T2111063101-000 |
T2111063201-000 |
| 8 |
HMN-006-MC/FC |
T2111082101-000 |
T2111082201-000 |
| 12 |
HMN-012-M/F |
T2111122101-000 |
T2111122201-000 |
| 17 |
HMN-017-M/F |
T2111172101-000 |
T2111172201-000 |
| 20 |
HMN-020-M/F |
T2111202101-000 |
T2111202201-000 |
| 25 |
HMN-025-M/F |
T2111252101-000 |
T2111252201-000 |
| D-Sub |
HMN-009-M/F |
T2111092101-000 |
T2111092201-000 |
| RJ45 |
HMN-RJ45-MC/F |
T2113000101-100 |
T2113000201-100 |
| RJ45 Cat 6a |
HMN-RJ45-M/F CAT6A |
T2113000101-200 |
T2113000201-200 |
| ダミー |
HMN-DM |
T3110009902-000 |
– |
| 3+4 |
HMN-3/4-M/F |
T2111342101-000 |
T2111342201-000 |
| D3-2/6 |
HMN-D3-2/6-M/F |
T2115032101-000 |
T2115032201-000 |
| GND |
HMN-001-MP/FP |
T211101P101-000 |
T211101P201-000 |
| 2/3 |
HMN-PA2/PA3 |
T2111022301-000 |
T2111032301-000 |
| Pneu-c Φ1.6/3/4/6 |
Pneu-c Φ1.6/3/4/6 |
T2090002101-001/2/3/4 |
T2090002201-001/2/3/4 |
| Quintax 1 2極/4 2極/8 2極 |
HMN-Q1/2/3-M/F |
T2111027101-000/1/2 |
T2111027201-000/1/2 |
| Quintax 1/4/8⽤コンタクト |
QUINTAX-1-POLE-M/F |
T25800□1154-000 |
T25800□2154-000 |
| 32 |
HMN-HD1-32-M/F |
T2111322101-000/1 |
T2111322201-000/1 |
| 48 |
HMN-HD1-48-M/F |
2312729-2 |
2312730-2 |
| 24 |
HMN-HD1-24-M/F |
2316315-2 |
2316316-2 |
| 10 |
HMN-HD3-10-M/F |
2312733-2 |
2312734-2 |
| 6 |
HMN-HD4-6-M/F |
2312735-2 |
2312736-2 |
| 3 |
HMN-HD5-3-M/F |
2312737-2 |
2312738-2 |
| 4/4 |
HMN-HDW5/3-4/4-M/F |
2312739-2 |
2312740-2 |
