雷サージ対策は万全ですか？設備停止リスクを低減するワイドミュラーSPDのご紹介

近年、ゲリラ豪雨や落雷の増加に伴い、製造設備や制御盤、ネットワーク機器への雷サージ対策がますます重要になっています。 落雷による瞬間的な過電圧は、生産ラインの停止や制御機器の故障、通信障害などの重大なトラブルを引き起こし、大きな損失につながる可能性があります。

そのようなリスク対策として注目されているのが、Weidmüller（ワイドミュラー）のSPD（Surge Protective Device：避雷器）です。 設計のしやすさ、省スペース性、高い放電性能を兼ね備えた製品群により、工場設備や制御盤の信頼性向上に貢献します。

なぜ今、SPDによる雷対策が必要なのか

雷を伴う豪雨の発生頻度が増加により、これまで雷被害が少なかった地域でも落雷リスクが高まっており、製造業における安定稼働のためには全国的な雷対策が欠かせません。

雷サージによる被害は、設備の故障だけではありません。生産停止による機会損失、復旧作業、部品交換など、多くのコストが発生します。特にFA機器やPLC、インバータ、ネットワーク機器を使用する現場では、事前の保護対策が重要です。

Weidmüller SPDが選ばれる3つの理由

1. 分離器内蔵で設計・施工を簡素化

従来のSPDでは、機種ごとに適切な分離器の選定が必要でした。Weidmüllerの分離器内蔵SPDは分離器を一体化しているため、設計負荷を大幅に軽減できます。

• 分離器選定の手間を削減
• 盤内レイアウト設計を簡素化
• 施工時間の短縮
• 部材点数削減によるコスト低減

近年ニーズの高まる省スペース設計にも対応し、限られた制御盤スペースを有効活用できます。

2. 高い雷耐性で設備を長期間保護

高性能SPD素子を採用し、大きな雷サージ電流にも対応。高い保護性能を長期間維持しながら、設備の安定運用を支援します。

• クラスI SPD：25kA（10/350μs）、最大65kA（8/20μs）
• クラスII SPD：最大40kA（8/20μs）
• クラスⅢ SPD：Ethernet、LAN用
• 等電位ボンディング用SPD：100kA（10/350μs）、最大150kA（8/20μs）

重要インフラや生産設備を雷サージから守り、ダウンタイム低減に貢献します。

3. 公共建築協会評価取得による高い信頼性

本製品は一般社団法人 公共建築協会の評価（認定）を取得しています。 官公庁施設や公共建築物をはじめ、高い信頼性が求められる設備への導入にも適しています。

用途に応じて選べる豊富なラインアップ

SPDのクラスとは、JIS規格（JIS C 5381-1など）で規定されている「雷サージ（異常電圧・電流）から機器を守るための保護性能と設置場所の分類」です。保護対象や侵入する雷の規模に合わせて、主に「クラスⅠ」「クラスⅡ」「クラスⅢ」の3段階に分類されます。

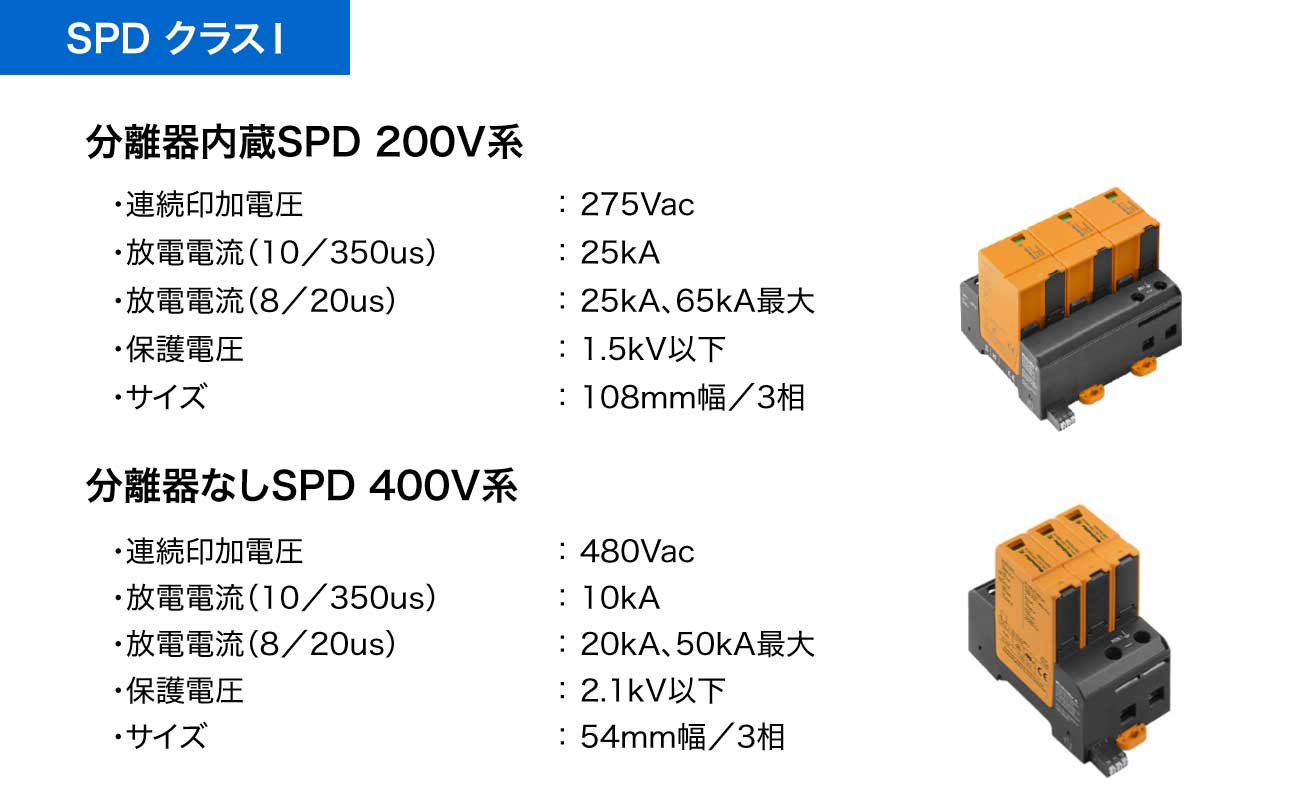

クラスI SPD（受電設備向け）

建物への直撃雷など大きな雷サージへの対策に適したモデルです。 受電設備や主配電盤を保護し、設備全体の安全性向上に貢献します。

• 200V系 分離器内蔵タイプ
• 400V系 分離器なしタイプ
• 外部警報接点対応モデルあり

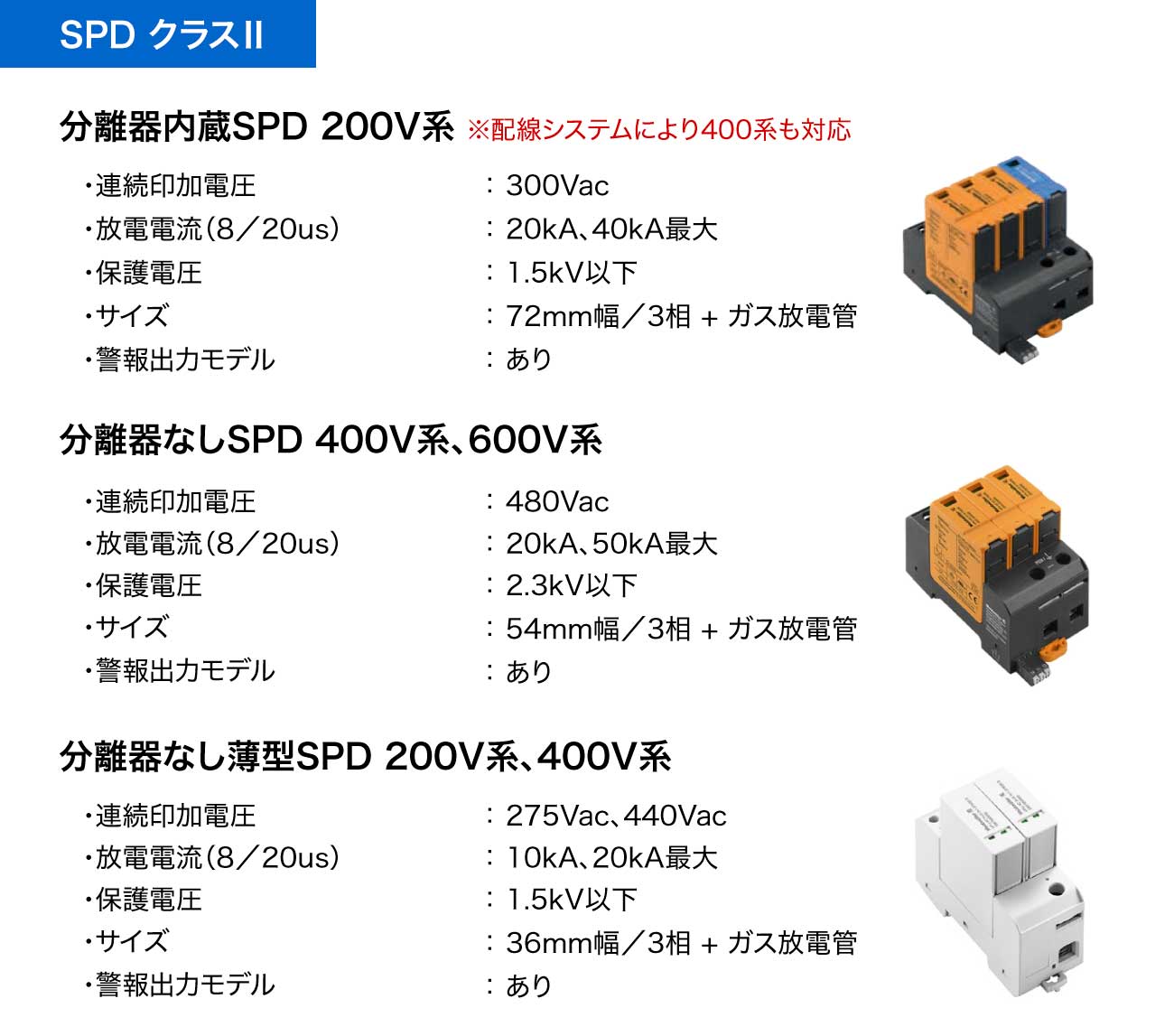

クラスII SPD（制御盤・設備保護向け）

制御盤や設備内部の機器保護に適したスタンダードモデルです。 分離器内蔵タイプと分離器なしタイプを選択でき、設計条件に合わせた最適な構成を実現できます。

• 200V系対応
• 400V系対応
• 600V系対応
• 最大50kA放電性能モデルあり

薄型SPDシリーズ

盤内スペースが限られる設備向けに開発されたコンパクトモデルです。 従来製品比約50％の省スペース設計を実現しています。

• 18～36mm幅のコンパクト設計
• クラスII＋III対応
• 前面モジュール交換可能
• 状態表示灯搭載

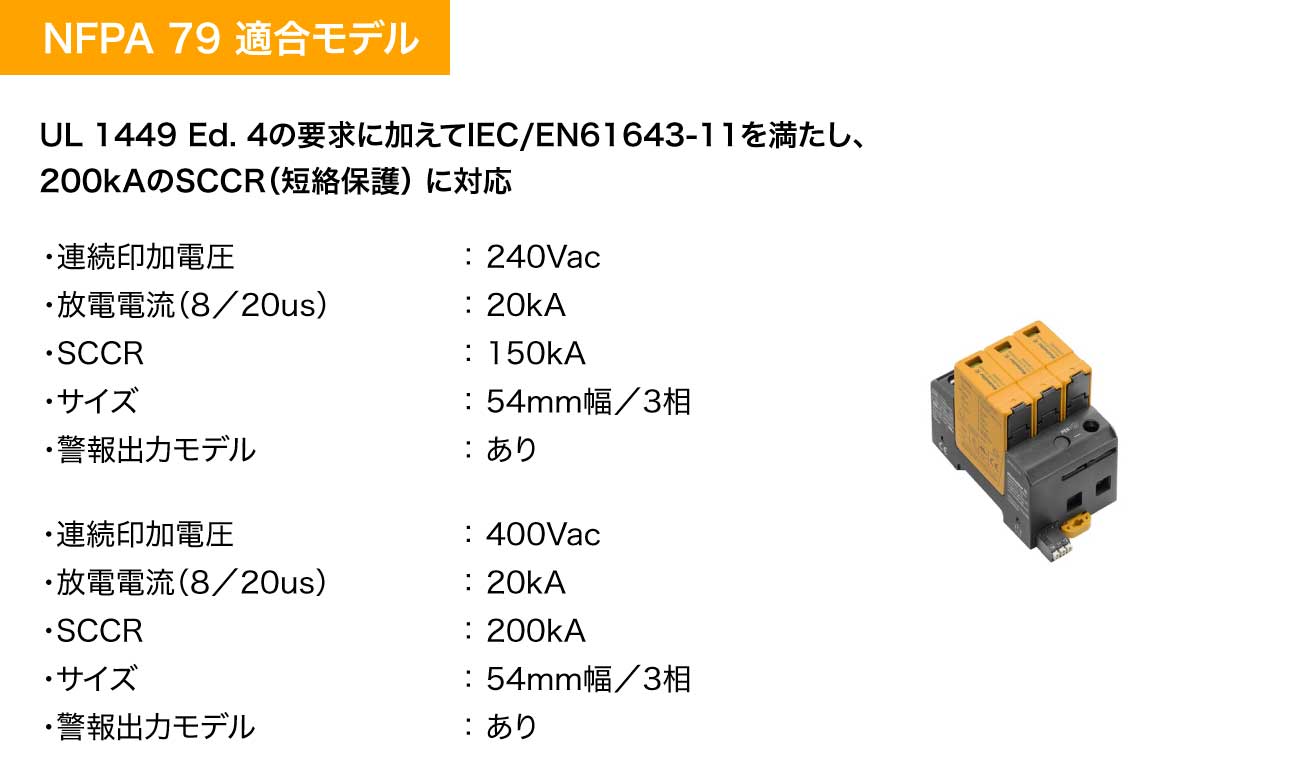

NFPA 79 適合モデル

NFPA-79の要件を含むUL認証マークを取得しているVARITECTOR PU AC US シリーズがラインアップされています。このシリーズは北米の接地ネットワーク用に設計されており、ULの最高分類に基づいて種別1として承認されています。

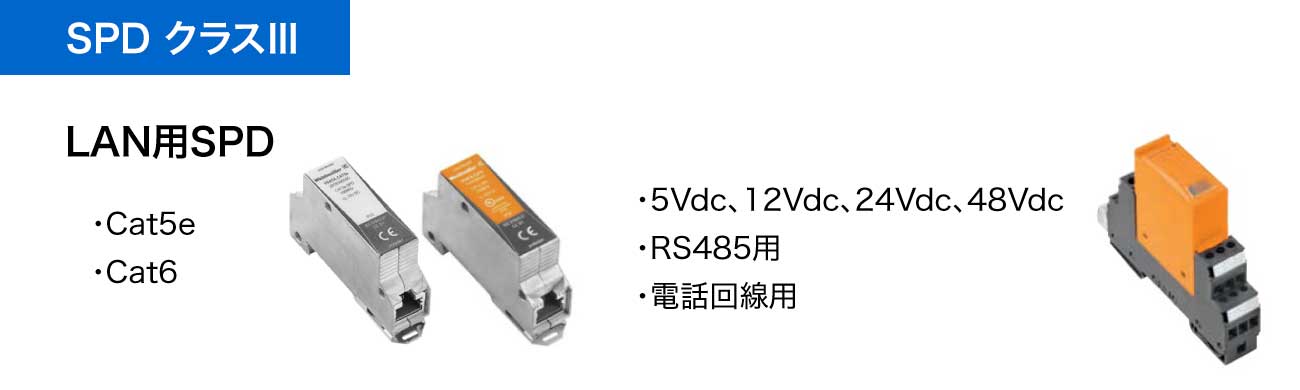

クラスⅢ SPD（電気・電子機器向け）

生産設備のDX化が進む中、産業ネットワークの保護も重要です。 Ethernet用SPDは、CAT5eやCAT6に対応し、雷サージによる通信機器の障害リスクを低減します。

• CAT5e対応
• CAT6対応
• RS485用
• 電話回線用
• IEC61643-21準拠
• DINレール取付対応

メンテナンス性にも優れた設計

Weidmüller SPDは運用後の保守性にも配慮されています。

• プラグ脱着による簡単交換
• 前面からのモジュール交換に対応
• 状態表示灯で稼働状況を確認可能
• 外部警報接点出力に対応
• JIS規格に配慮した配線サイズに対応

設備停止時間の短縮と保守工数削減に貢献します。

こんな課題をお持ちではありませんか？

• 雷による設備停止リスクを低減したい
• 制御盤の省スペース化を進めたい
• 分離器選定の手間を減らしたい
• 公共案件向けに信頼性の高いSPDを探している
• Ethernetや通信回線の雷対策を強化したい

そのような課題をお持ちの場合は、Weidmüller SPDシリーズをご検討ください。 タカギコネクトでは、お客様の電源仕様や設備構成に応じた最適なSPD選定をご提案いたします。

SPD選定・雷対策のご相談はタカギコネクトへ

SPDは電源方式や接地条件によって最適な製品が異なります。 タカギコネクトでは、制御盤設計や設備条件に合わせた製品選定から導入提案までサポートしています。

雷サージ対策や避雷器の選定でお悩みの際は、お気軽にお問い合わせください。
