フエニックス・コンタクトの電源用サージ保護デバイス（SPD）

この記事はフエニックス・コンタクト株式会社が提供する製品の情報です。

電源用SPDで設備を守る Phoenix Contactの多段階保護ソリューション

工場設備や生産ラインの突然の停止。その原因の一つに、雷や開閉動作による瞬間的な過電圧(サージ)があります。近年はPLCや産業用PC、各種FA機器、ネットワーク機器など、高機能で高精度な電子機器が増えており、わずかなサージでも設備の停止や故障を引き起こすリスクが高まっています。

Phoenix Contactの電源用サージ保護デバイス（SPD）は、受電部（feed-in）から末端機器(end device)までを多段階で保護する「マルチレベル保護コンセプト」を実現し、設備の安定稼働と保全コスト削減に貢献します。

サージ電圧は、落雷による直撃雷・誘導雷だけでなく、モーターやインバーターなどのスイッチング動作(開閉サージ)によっても発生します。特に開閉サージは非常に高い頻度で発生するため、日常的に設備へダメージを蓄積させる要因となります。

こうしたリスクを抑えるには、単一の保護機器に頼るのではなく、設置場所や求められる保護レベルに応じてType 1・Type 2・Type 3を適切に組み合わせる、協調のとれた多段階保護設計が重要です。

サージ保護デバイスは、通過する試験内容によって規格上のタイプが分類されます。設置位置と役割を理解することが、最適な保護構成の第一歩です。

主に電力量計より前（非計量エリア）の主配電盤などに設置されます。直撃雷の影響から設備を守る最も厳しい要求に対応し、高い短絡電流耐量が求められます。これを実現するのが、Phoenix Contact独自の火花ギャップ（spark gap）技術です。

1つのコンパクトなブロックの中に、電圧スイッチング型の火花ギャップ（SPD Type 1+2）と、電圧制限型のバリスタ(SPD Type 2)という2つの独立した保護デバイスを並列に組み込んだ特別仕様です。優れた応答特性と最適なシステム保護、そして長寿命を両立します。

計量エリアの分電盤や機械の制御盤などに設置され、3段階保護における第2段階を担います。間接雷やスイッチング動作による誘導サージを確実に処理します。高速な応答特性を持つバリスタ技術が有効です。

保護対象となる末端機器の直前に設置し、残留サージから精密機器を守ります。「デバイスプロテクション」とも呼ばれ、DINレール取付タイプやソケット挿入タイプなど、設置環境に合わせた豊富なラインアップを用意しています。

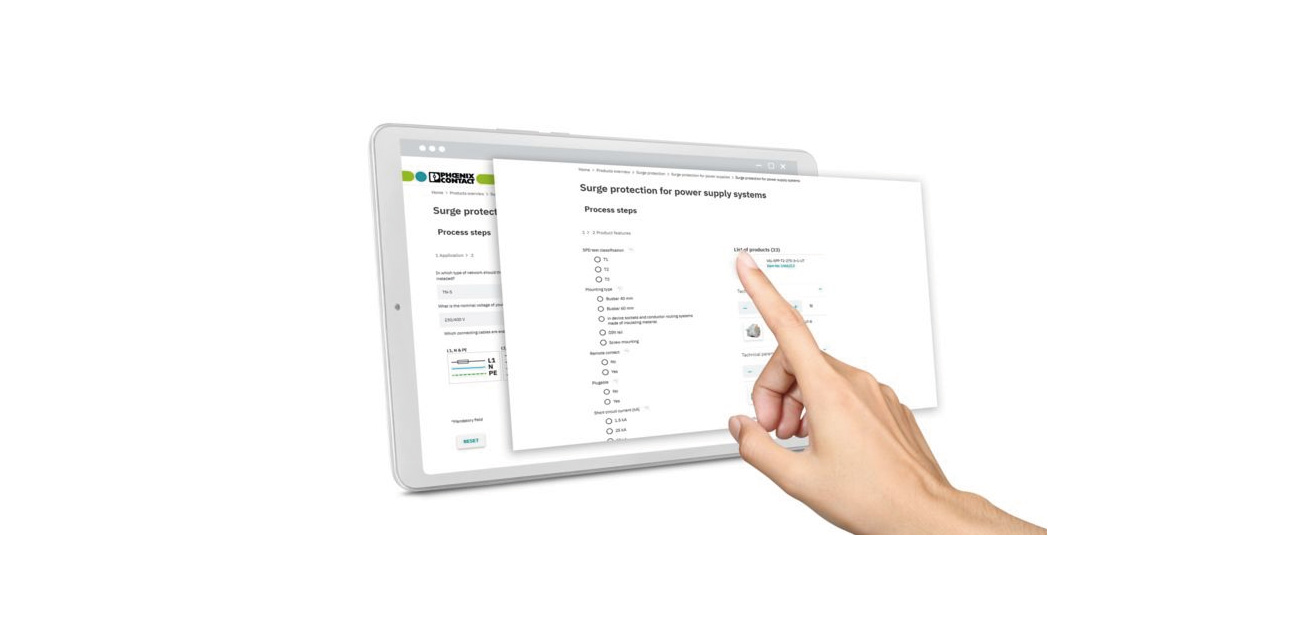

「どのタイプを選べばよいかわからない」という場合も、システムの技術パラメータを入力するだけで、電源システムに最適なサージ保護を絞り込めるコンフィグレーターが利用できます。設計・選定の工数削減にもお役立ていただけます。

設備の高度化が進む今、サージ対策は単なる部品導入ではなく、事業継続(BCP)と生産性向上に直結する重要な投資です。Phoenix Contactの電源用サージ保護デバイスは、受電部から末端機器までを確実に守り、突発的なダウンタイムのリスクを低減します。

「既存設備に適したサージ対策を検討したい」「制御盤に最適なSPDを選定してほしい」といったご相談は、ぜひ当社までお寄せください。豊富なFA・制御機器の知見をもとに、貴社設備に最適な保護構成をご提案いたします。
