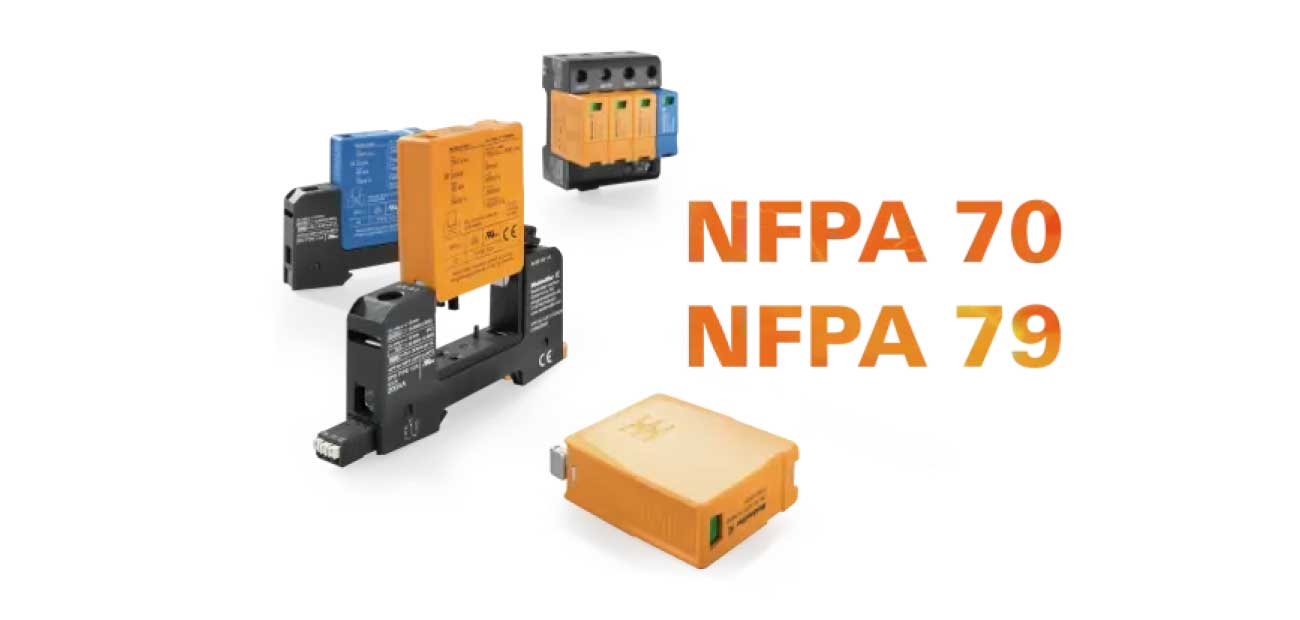

北米向け高性能サージ保護デバイス（SPD）「VARITECTOR PU US-line」
この記事はワイドミュラーの情報です。
止まらない設備をつくる「攻めのサージ対策」
北米市場では、重要な設備においては、NFPA（全米防火協会）によりサージ保護の設置が義務付けられています。NFPA 79によると、サージ保護製品は、絶縁配位に従って電圧制限を確保する必要があります。ワイドミュラーの「VARITECTOR PU US-line」は、NFPA 79・UL 1449に準拠しながら世界中で使える、北米市場向けの高性能サージ保護デバイス（SPD）。本記事では、その特長と導入メリットを設計者・購買担当者の視点で整理します。
なぜ今、サージ対策が「設備品質」を左右するのか
世界中のあらゆる電気設備は、雷やサージによって損傷するリスクを抱えています。過電圧は部品の劣化を早めるだけでなく、場合によっては即座の故障や火災を引き起こす原因にもなります。デジタル化・自動化が進むほど、途切れてはいけない接続や制御回路が増え、設備はサージの影響を受けやすくなっています。
だからこそサージ対策は、単なる部品追加ではなく設備全体の信頼性と耐久性を高める投資と捉えるべきです。特に北米では、重要な設備に対してNFPA（全米防火協会）がサージ保護の設置を義務付けています。その一例が、安全回路を備えたすべての機械です。
VARITECTOR PU US-lineとは
「VARITECTOR PU US-line」は、北米市場向けに開発された高性能なサージ保護デバイスです。NFPA 79では、SPDが絶縁協調に従って電圧制限を確保することが求められますが、VARITECTOR PU AC USシリーズはNFPA 79の要件を含むUL認証（UL-Listed）マークを取得しています。北米の接地ネットワーク用に設計され、ULの最高分類に基づくType 1として承認されている点が大きな特長です。
設計・購買担当者がおさえるべき6つの利点
1. 高パフォーマンス
VPU AC USシリーズは、最大200 kAの短絡耐力（SCCR）において安全な動作を可能にします。過酷な電力環境でも安心して組み込めます。
2. 簡単なメンテナンス
差し込み式モジュールを採用し、アレスタを迅速かつ費用対効果高く交換できます。稼働を止めずに保守できることは、ライフサイクルコストの削減に直結します。
3. 世界中で使用可能
UL 1449の要件に加え、EN 61643-11にも準拠して認証されています。北米向けに設計しつつ、グローバル展開にも対応できる汎用性を備えています。
4. 強力な保護
特別に開発された内蔵切断機構により、最大200 kAのSCCRで安全に動作します。全製品がULの最高分類に従いType 1として承認されています。
5. 完全なステータス制御
VPU ACシリーズの全製品には視認性の高い光学式インジケーターを搭載。さらに、プラグイン式のリモート信号接点を備えたバリエーションもあり、プラグの劣化を外部の監視システムへ通知できます。予防保全にも役立ちます。
6. 耐振動性
ロックフックの採用により、高い耐振動要件を満たします。ベースとアレスタの分離には工具が必要なため、意図しない脱落を防ぎます。
北米輸出の「承認プロセス」を簡素化
| ポイント | 内容 |
|---|---|
| 規格準拠 | NFPA 70およびNFPA 79に準拠。製品全体がNFPA 79に対応 |
| 適合マーク | 全ラインアップに「UL認証（UL-Listed）」の適合マークを表示 |
| 承認の簡素化 | 北米市場向けプラントの承認プロセスを簡素化 |
| グローバル対応 | EN 61643-11およびUL 1449認証により、世界各国で使用可能 |
装置を北米へ輸出する際、規格対応は大きな負担になりがちです。VARITECTOR PU US-lineを標準採用することで、この承認プロセスをシンプルにできる点は、購買・設計の双方にとって実務的なメリットです。
用途を広げる「補助的なサージ保護製品」
- VPU PVシリーズ（PV 1 CA）：太陽光発電システムのインバーターをサージから保護。600 V／1000 V／1500 Vシステム向けの完全なポートフォリオを用意。
- V-DATA CAT6：金属ハウジング内に多段保護を備えたRJ45コネクタ。最大250 MHzのイーサネットおよびPoEに対応し、限られたスペースでのデータインターフェース保護に好適。
- VSPCシリーズ：I&Cループ向けのプラグ可能な保護。再配線なしで交換・テストができ、V-TEST試験デバイスで保守間隔の管理も容易。
- VSSCシリーズ：I&Cループ保護用の端子サイズ。幅6.2 mmと12.4 mmを揃え、2進信号・アナログ信号の両方に対応。
設計から調達までをシンプルに
ワイドミュラーコンフィグレータを使えば、部材をすばやく簡単に設計・リクエストできます。E-CADシステムを用いた計画立案からドキュメント作成まで、エンジニアリングワークフローを一貫してサポート。BMECat形式などの電子製品データにより、代理店パートナー向けの製品データにも迅速にアクセスできます。
「止まらない設備」と「スムーズな北米輸出」を、両立しませんか？
VARITECTOR PU US-lineの選定・組み込みについて、貴社の装置仕様に合わせてご提案します。まずはお気軽にご相談ください。
※ 記載の仕様・規格は製品ページの内容に基づきます。最新の詳細仕様は製品カタログをご確認ください。NFPA 79の版などは適用時点の規格をご確認ください。
