JVCKENWOODのセンサーフュージョンカメラは、RGBカメラとToFセンサーを同軸上に融合させた独自構造により、これまで困難だった距離と画像情報の高精度な統合を実現する新しいセンシングソリューションです。3次元計測や物体検出などに最適化したカメラであり、LiDARをはじめとする既存の測距技術やステレオカメラでのAI画像解析代替え利用も可能です。

主な特長

RGB画像に測距データが加わることで、AI画像処理の高精度化、正確な3次元計測が実現。ロボティクス、ドローン、セキュリティ、AR/VR、スマートシティのインフラなど、幅広い応用が期待されています。

• 同軸単眼構造：RGB／ToFセンサを光学的に整合、キャリブレーション不要

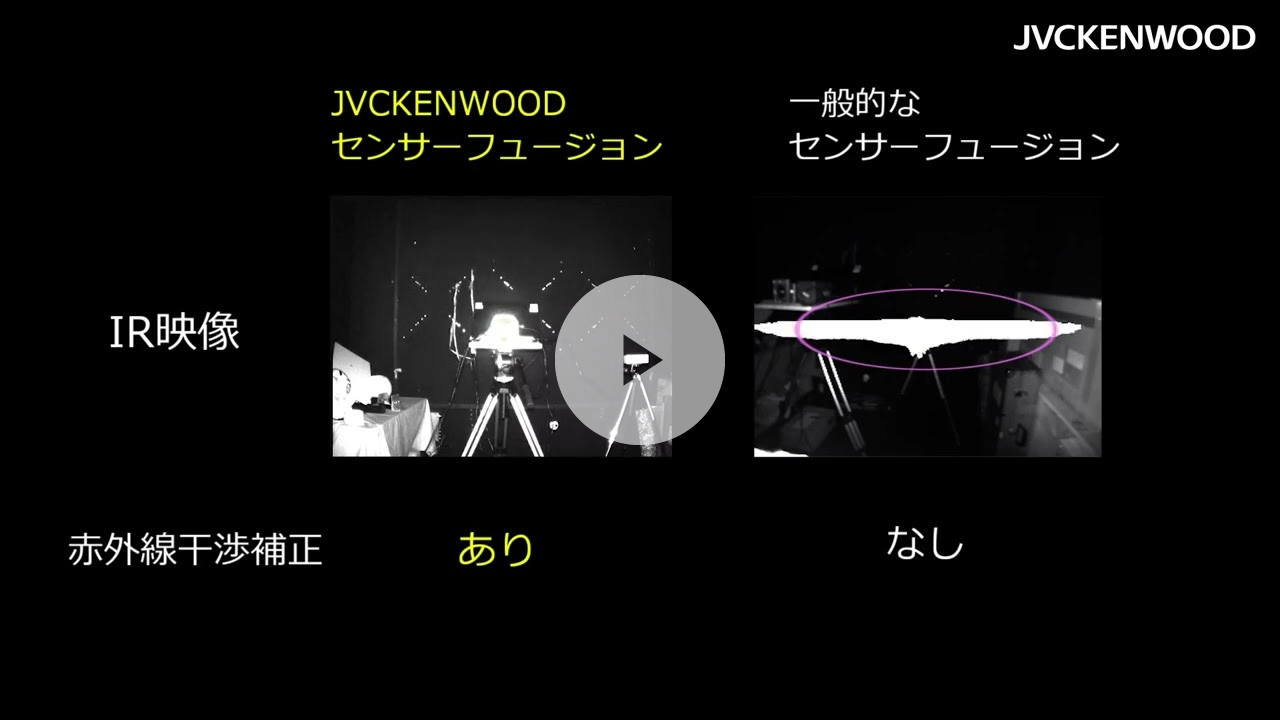

• 赤外線飽和耐性：屋外・明所環境でも安定して測距が可能
• 小型・軽量設計：AGV／AMRなどへの組込が容易
• 同期出力：RGB画像、Depth、IR映像データをフレーム同期で出力可

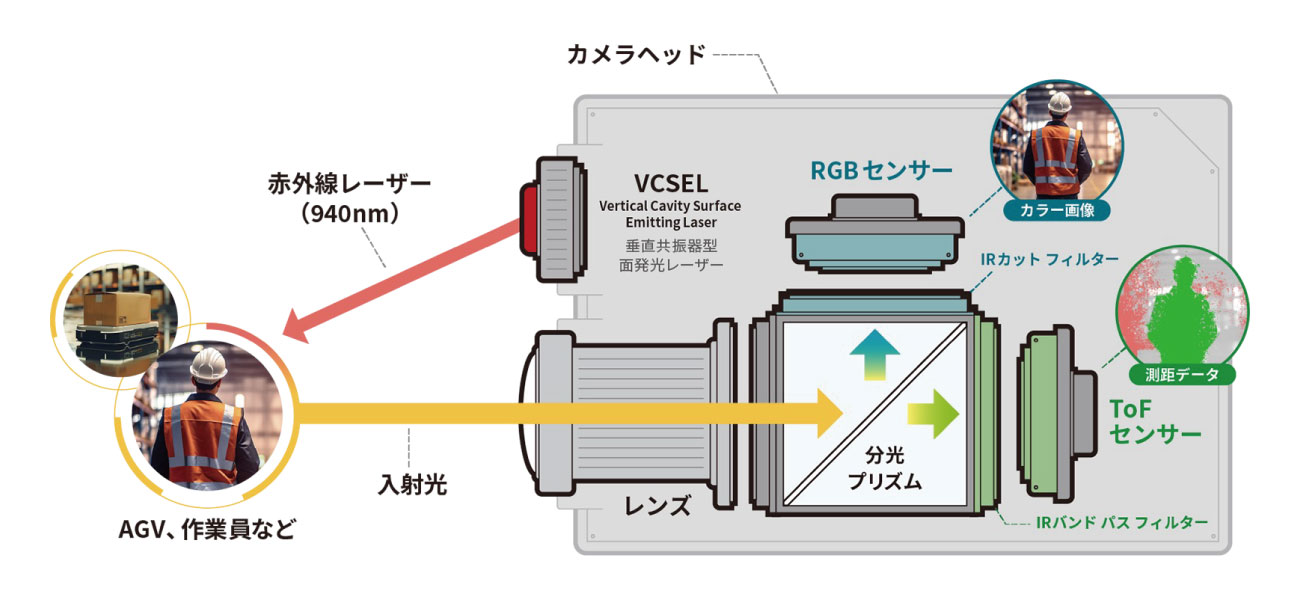

センサーフュージョンカメラ概要

※画像をクリックすると、大きな画像が表示されます。

業務用カメラで培ったカメラ画像処理技術と光学技術を応用し、RGBセンサーとToFセンサーの光軸を高精度に合わせる同光軸システムを開発。単眼でRGB画像と測距データの同時取得を実現しています。また、単眼化により、ステレオカメラで発生していたデータのタイムラグと正確な位置角度の調整といった複雑なキャリブレーションが不要となり、瞬時に正確なデータを取得します。

自動運転/自律運転、ロボティクス等の眼となる

自動運搬装置などの視覚システムの向上、周囲の障害物検知や地形解析、SLAM^※技術の発展に活用が可能です。

• SLAM=Simultaneous Localization and Mapping（自己位置推定と環境地図作成を同時に行う技術）

※画像をクリックすると、大きな画像が表示されます。

AGV／AMR

• 2つのセンサーを1台のカメラに集約し、Visual SLAMを最小限の部品点数で実現
• 赤外線干渉を受けずに、高度な障害物回避機能を提供
• リアルタイムの環境モニタリングとフィードバックにより、安全かつ最適ルートの走行

マテハン機器

• 反射板のないパレットや段ボールの認識に強く、距離も即時取得可能
• 高精度や位置決めと安全制御が可能

FAロボット／協働ロボット

• 単眼化で、物体形状に左右されない安定した測距データ取得が可能
• リアルタイムに高精度な画像・点群データを提供し、ロボットアームの自律制御精度・安全性を向上
• ロボットビジョンをセンサーフュージョンカメラに統一し、移動式協働ロボットのメンテナンスを簡易化

建機／農機

• 広角で周辺状況を把握し、作業領域の拡大と危険エリア設定精度の向上
• カメラヘッドの分離による設置スペース制約の解決、過酷な温度環境下での利用も可能
• 測距データ取得時に霧や外乱光による影響を低減

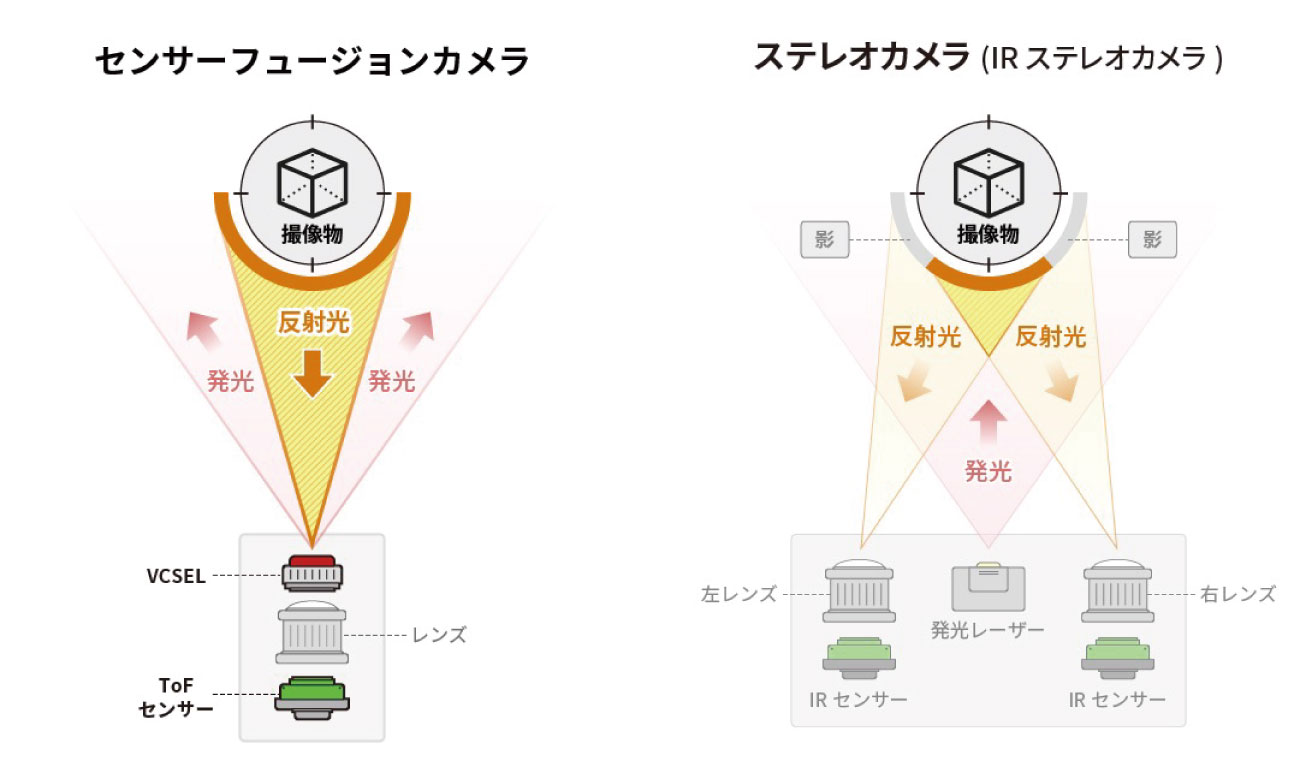

センサーフュージョンカメラとステレオカメラの比較

※画像をクリックすると、大きな画像が表示されます。

カメラを単眼にすることで、ステレオ（2眼）カメラで必要だった複雑なキャリブレーションが不要となり、視差ずれの同期をとるための処理工数が大幅に削減されます。そのため、同期ずれのない高精度なデータをリアルタイムで取得します。

単眼にて反射光を受光することで物体を面で捉えます。左右のIRセンサーで反射光を受光するステレオカメラに比べ、物体の形状に左右されずに測距データの取得が可能です。そのため3次元モデル生成時に必要なデータの欠落を防ぎ、シミュレーションや分析に用いる精度の高いデジタルツインの提供に寄与します。

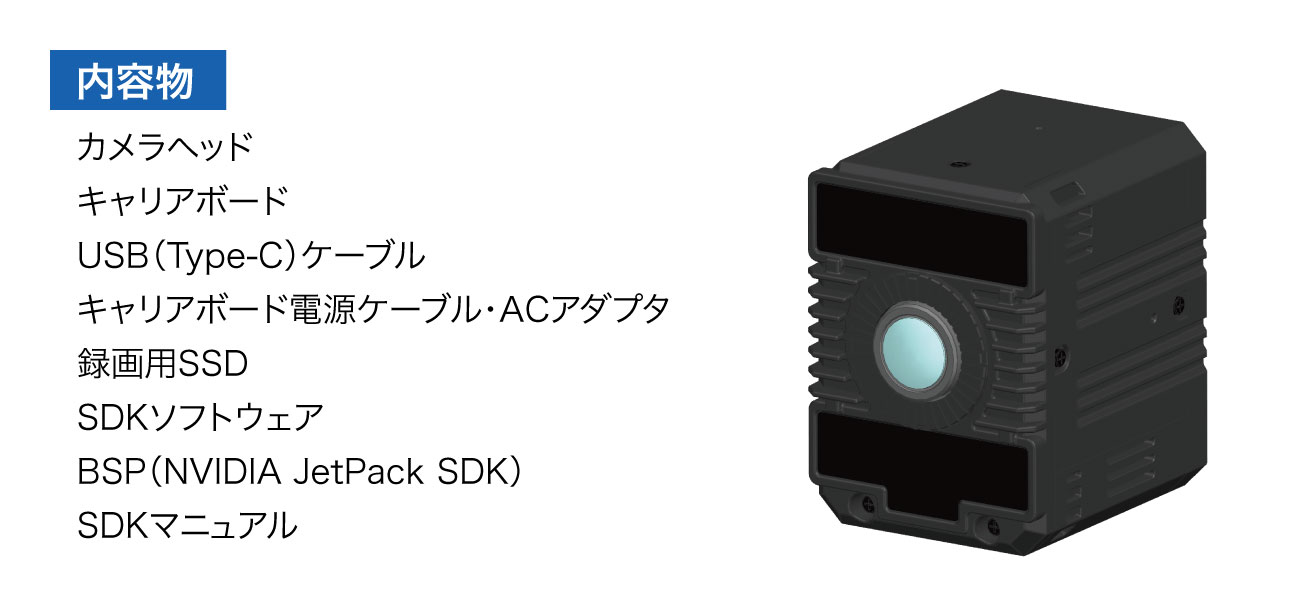

ベースモデルカメラモジュール 外観／仕様

※画像をクリックすると、大きな画像が表示されます。



• 上記仕様及び外観は予告なく変更されることがあります。
• 当社SDKを使って映像データを取得することができます。
