感圧シートセンサ KSS85シリーズ
KSS85シリーズは竹中電子工業の製品です。

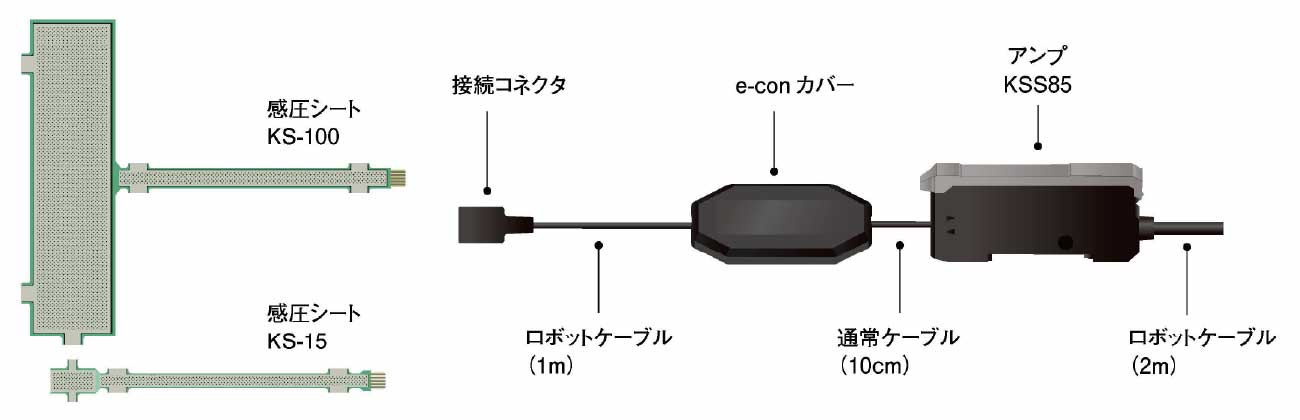

竹中電子工業のKSS85シリーズは、貼るだけで設置が完了するシート形状の万能センサです。ワークの色・材質・形状の影響を受けない接触式で、外乱光や他のセンサの影響を受けずに安定検出可能です。感圧シートは小型（KS-15）・エリア（KS-100）の2タイプをご用意しています。
※画像をクリックすると、大きな画像が表示されます。
主な特長

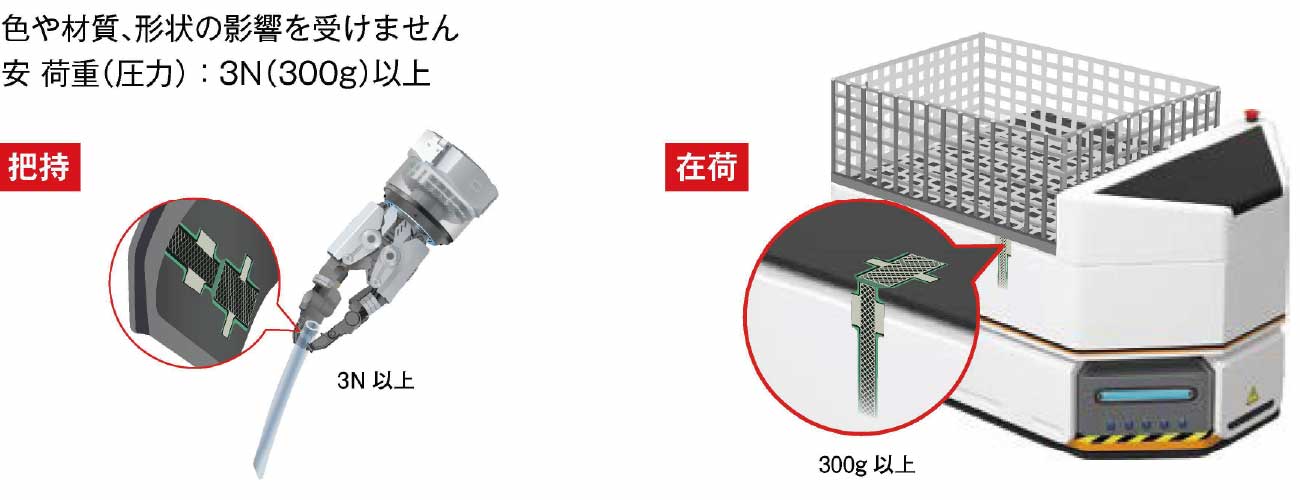

接触式の感圧シートを採用
過重や圧力により反応する感圧シートを採用。ワークの色や材質、形状の影響を受けません。
- 検知の目安は過重（圧力）3N（300g）以上です。
※画像をクリックすると、大きな画像が表示されます。

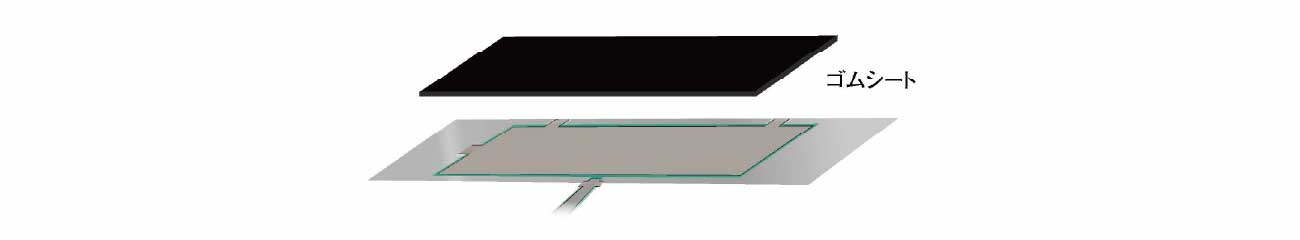

貼るだけで簡単導入
精密なセンサ配置設計が不要です。
- ゴムシートを貼ってご使用ください。
- ゴムシートは1mm厚、材質CR、硬度ショアA60を推奨。
※画像をクリックすると、大きな画像が表示されます。

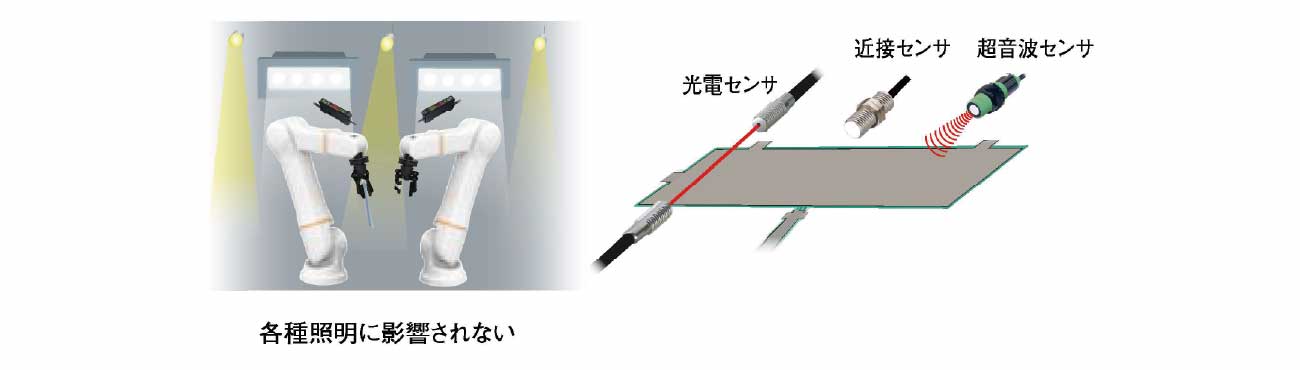

他センサとの併用が可能
周囲の光や他のセンサの影響を受けずに安定検出ができます。
※画像をクリックすると、大きな画像が表示されます。

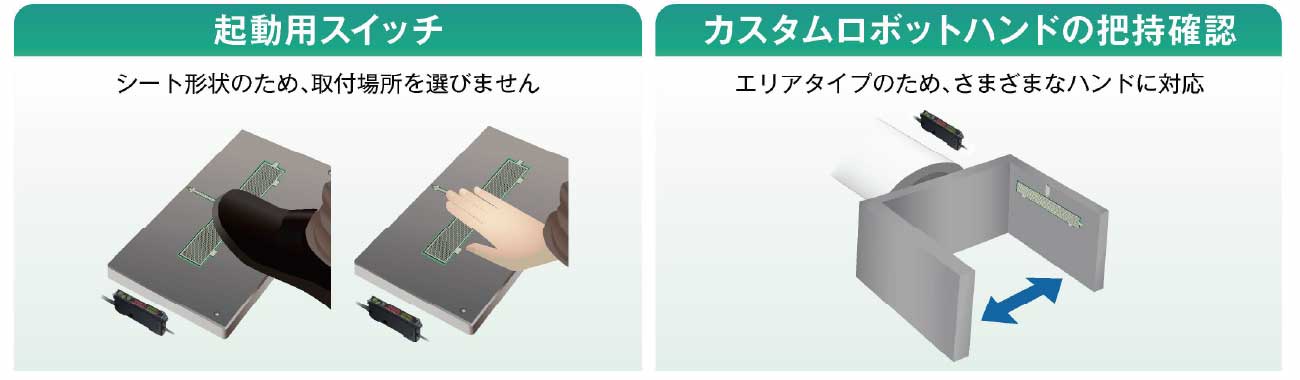

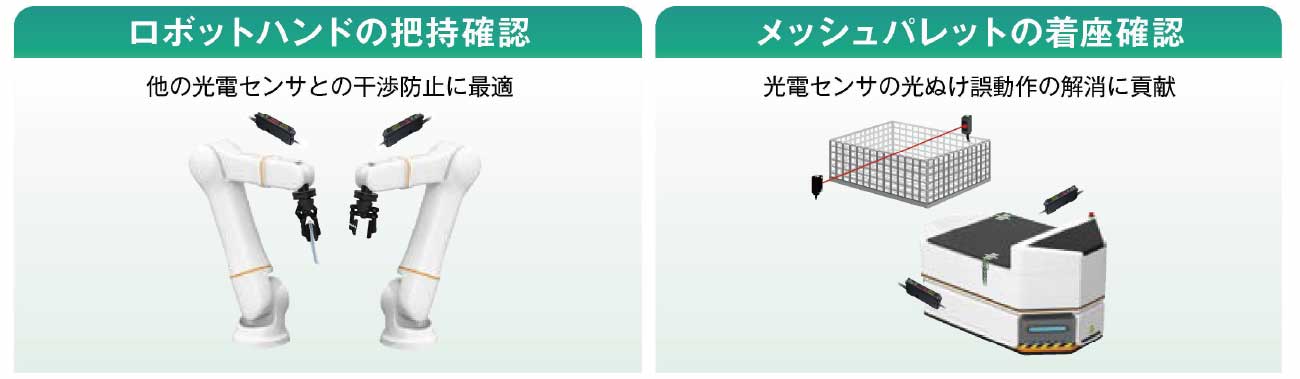

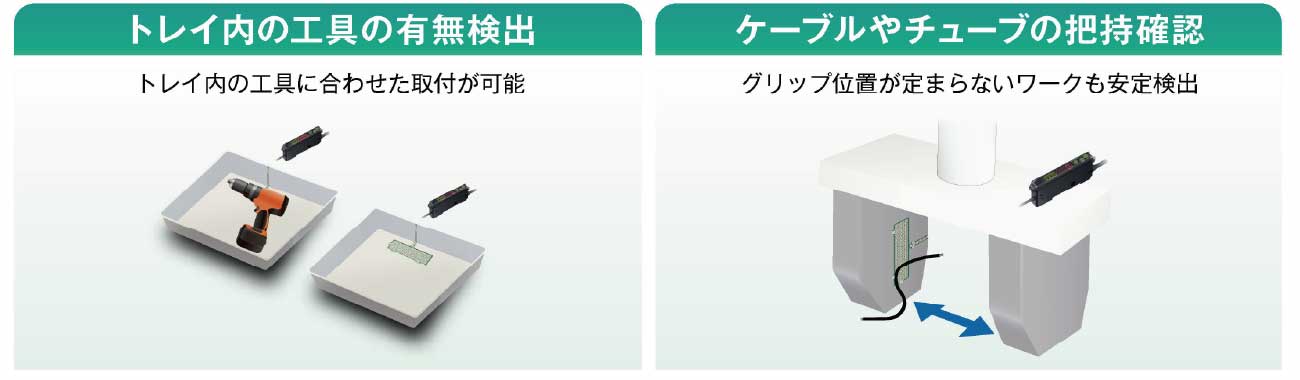

アプリケーション
ワークの把持、在荷確認に最適です。
※画像をクリックすると、大きな画像が表示されます。
仕様
感圧シートセンサ（アンプ：KSS85、感圧シート：KS-100・KS-15）の仕様です。
- 操作電源
- DC12～24V リップル10％以下
- 消費電流
- 通常モード：600ｍW（消費電流25ｍA以下）
ECOモード：480ｍW
※24Vの場合
- 検知感度
- 300g＝約3N（参考値）
- 制御出力
- NPN/PNP切換
［NPNオープンコレクタ出力］負荷電流100mA（DC30V）以下、残留電圧2V以下
［PNPオープンコレクタ出力］負荷電流100mA（DC30V）以下、残留電圧2V以下
- 動作モード
- NO（ノーマリーオープン）／NC（ノーマリークローズ）切換
- タイマ
- オンディレイ／オフディレイ／オンオフディレイ／ワンショット／タイマなし
タイマ時間：1ms～9999ms（1ms間隔で設定可能）
- 応答時間
- 荷重なし⇒あり：1ms 荷重あり⇒なし：100ms
- 表示灯
- 動作表示灯、設定表示灯、NO/NC表示灯：橙色LED
- ディスプレイ
- 動作レベル表示：赤色LED4桁、
しきい値表示：緑色LED4桁
- スイッチ
- ［SET/ティーチング］ボタン：ティーチング/設定セット
［UP/DOWN］ボタン：しきい値設定/項目選択
- 保護回路
- 電源逆接続保護、出力逆接続保護、出力短絡保護
- 感度設定方式
- 最大感度ティーチング
- 感度調整機能
- 装備（自動調整/手動調整）
- 接続方式
- コード引出し式（外径φ4.2mm）0.2mm²×4芯 2m（ロボットケーブル）
- 質量
- KSS85：約100g KS-100：約4g KS-15：約1g
- 付属品
- 取扱説明書
- 使用周囲温度
- アンプ：－25～＋55℃
感圧シート：0～＋55℃（氷結しないこと）
- 使用周囲湿度
- 35～85%RH（結露しないこと）
- 保護構造
- IP40
- 耐振動
- 10～55Hz 複振幅1.5mm X、Y、Z各方向2時間
- 耐衝撃
- 500m/s2 X、Y、Z方向 各3回
- 耐電圧
- AC500V 1分間
- 絶縁抵抗
- DC500Vメガ 20MΩ
詳細はKSS85シリーズ 製品紹介ページをご覧ください
