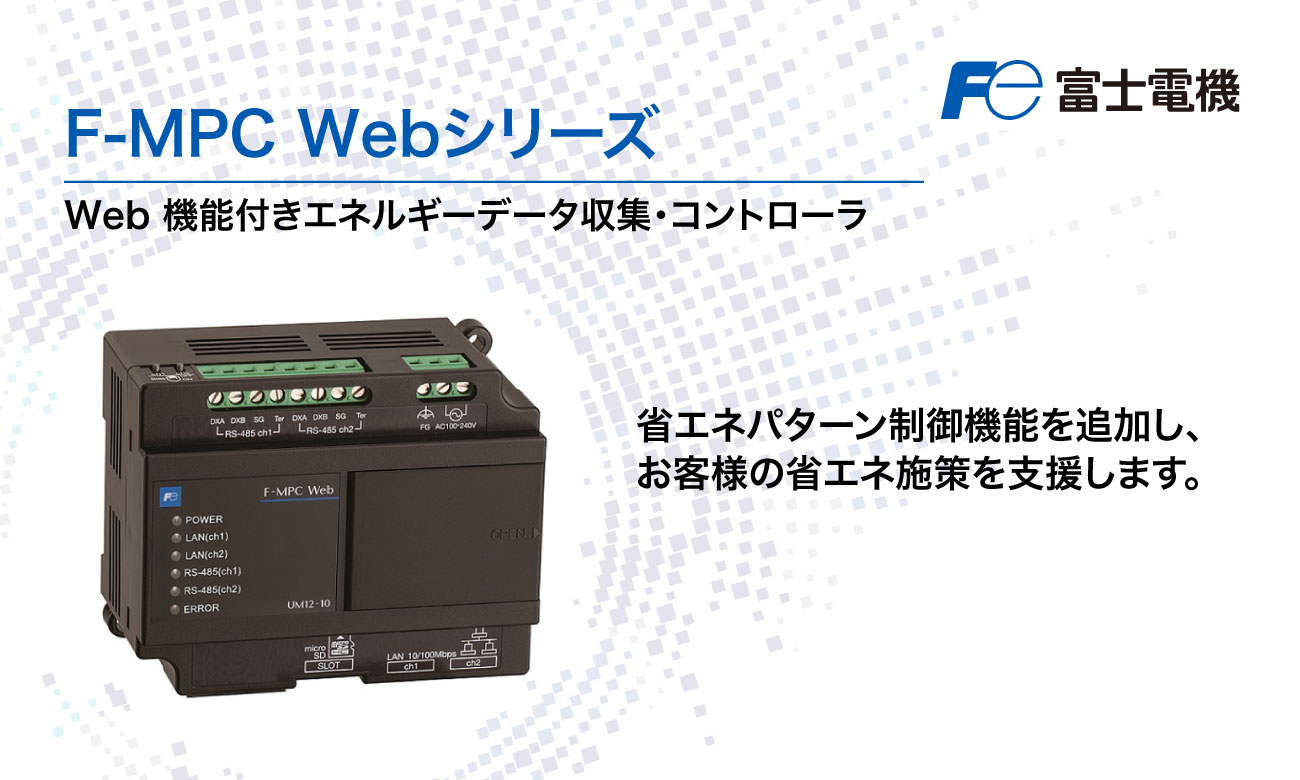

電力監視システム F-MPC Webシリーズ(Web通信ユニット) | 富士電機機器制御
盤のメータや電力監視機器につないで、専用ソフト不要の汎用ブラウザでWebによる電力監視を始めることが出来ます。省エネパターン制御機能を追加し、お客様の省エネ施策を支援します。
特長
かんたん接続、かんたん設定、かんたん監視、かんたん制御。この1 台で何でもつながります。
- 専用ソフト不要。汎用ブラウザで簡単初期設定。
- 面倒な機器構成設定は3 クリックで完了。
- 省エネ対策の制御機能プログラムも搭載、エコ運転自動制御。
- Modbus、イーサネット、マイクロSD など各種インタフェースを標準搭載。データ集めて集中監視。
- 異常発生時にはメールでお知らせ。
システム構成
大幅な機能アップにより、工場、テナントビル、マンションなどのエネルギー計測・制御が容易に構築でき省エネに貢献します。
定格・仕様
高機能でも小形 （従来品（UM11-10) と同一寸法）です。
一般仕様
- 制御電源
定格 - AC100-240V(許容範囲 :AC85-264V)50/60Hz(許容範囲 :47 ～ 63Hz)
- 制御電源
消費 VA - 17VA 以下
- 制御電源
突入電流 - AC110V 時：15A 以下、AC220V 時：30A 以下
- 絶縁抵抗
- 制御電源端子 － 対地間 10MΩ 以上、通信端子一括 － 対地間 10MΩ 以上、制御電源端子 － 通信端子一括間 5MΩ 以上(DC500V 絶縁抵抗計)
- 振動
- 10-58Hz：片振幅 0.075mm、58-150Hz：定加速度 10m/s2、X、Y、Z 各方向 8分 ×10 サイクル
- 衝撃
- 300 m/s2 11ms、X、Y、Z 各方向に 3 回
- 耐電圧
- 制御電源端子 － 対地間 AC2000V 1 分間、RS-485 端子一括 － 対地間 AC500V 1 分間、制御電源端子 － RS-485 端子一括間 AC2000V 1 分間
- 耐ノイズ
- 方形波 1ns×1μs の方形波ノイズ 10 分間継続印加、制御電源回路：1.5kV、通信(RS-485、Ethernet、USB)回路：クランプ 1.0kV
放射電磁界(トランシーバ)10V/m、静電気 空隙放電：8kV 接触放電(筐体)：4kV、バースト制御電源回路(制御電源 － 対地間)2kV通信(RS-485、Ethernet、USB)回路：クランプ 1kV、放射電磁界イミュニティ 80-1000MHz 10V/m、伝導イミュニティ 0.15-80MHz商用外部磁界 30A/m
- 雷インパルス耐電圧
- 制御電源端子 － 対地間 2.5kV(1.2×50μs)サージ：制御電源 2kV、通信線 1kV、RS-485 端子一括 － 対地間 1.0kV(1.2×50μs)
制御電源端子間 2.5kV(1.2×50μs)
- 動作周囲温度
- -10 ～ 55 ℃
- 保存温度
- -20 ～ 70 ℃
- 相対湿度
- 20 ～ 90%RH(結露なきこと)
- 使用雰囲気
- 腐食性ガス、過度の塵埃がないこと
- 使用高度
- 標高 2000m 以下
- 許容瞬停時間
- 20ms(AC100V 時)
- 停電補償
- リチウム 1次電池(RTC 保持のみ)
- 設置(過電圧)カテゴリ
- Ⅱ(IEC 61010-1)
- 汚染度
- 2(IEC 61010-1)
- 保護構造
- IP20(IEC 61010-1)
- 取付け方法
- DIN レールまたは M4 ねじ(締め付けトルク最大 1.5N・m)
- 質量
- 約 240g(電池含む)
※ 設計寿命：平均周囲温度 40℃で 10年以上
※ 電池交換寿命：5年(平均周囲温度 25℃)
ソフト概要
- データ収集
- 1000点
- 表示機能
-
- 使用量評価
- 仕様量比較
- トレンドグラフ
- 年報・月報・日報
- デマンド監視
- 警報ログ
- 演算作成
- パターン制御 等
- 帳票機能
- 年報・月報・日報
外形寸法（単位：mm）
高機能でも小形 （従来品（UM11-10) と同一寸法）です。
