この記事はIDEC株式会社の情報です。

ez-Wheel®アシストホイールドライブはご使用の台車にカンタンに後付け、電動化して大型搬送台車にすることができる、即効性のあるソリューションです。作業効率の向上と作業スタッフの負担軽減により総合的に生産性の向上が期待できます。

直感的なコントロールで老若男女問わず誰でもカンタンに操作することができ、製造、医療、物流、建設のいずれの分野においても生産効率を向上させ運用コストを削減します。

アシストホイールドライブの主な特長

  • オールインワン構造によるシンプルな構成で既存の台車でも簡単に電動アシスト化し、重量搬送の負担を軽減。
  • 最大1000kg(EW1A-150)、750kg(EW1A-160)まで搬送が可能。
  • 専用ソフトウェアez-Configによって速度やブレーキのタイミングなど、用途に合わせて簡単に設定が可能。
  • 用途に合わせて内部バッテリー又は外部バッテリーの構成が選択可能。
  • 標準で内部ブレーキ(電磁ブレーキ)が搭載されており、EW1A-150は外部ブレーキ(無励磁作動型ブレーキ)付の選択も可能。

インホイール構造によるシンプルな構成

インホイール構造のアシストホイールドライブは、今お使いの台車に後付けするだけで簡単にアシスト台車にすることができ、重量物搬送時に押す力をサポートすることで作業負担の軽減や省工数を実現します。簡単なソフトウェアの設定により、現場に最適な速度や方向の制御ができ、ダウンタイムを最小限に抑えることができます。

※画像をクリックすると、大きな画像が表示されます。

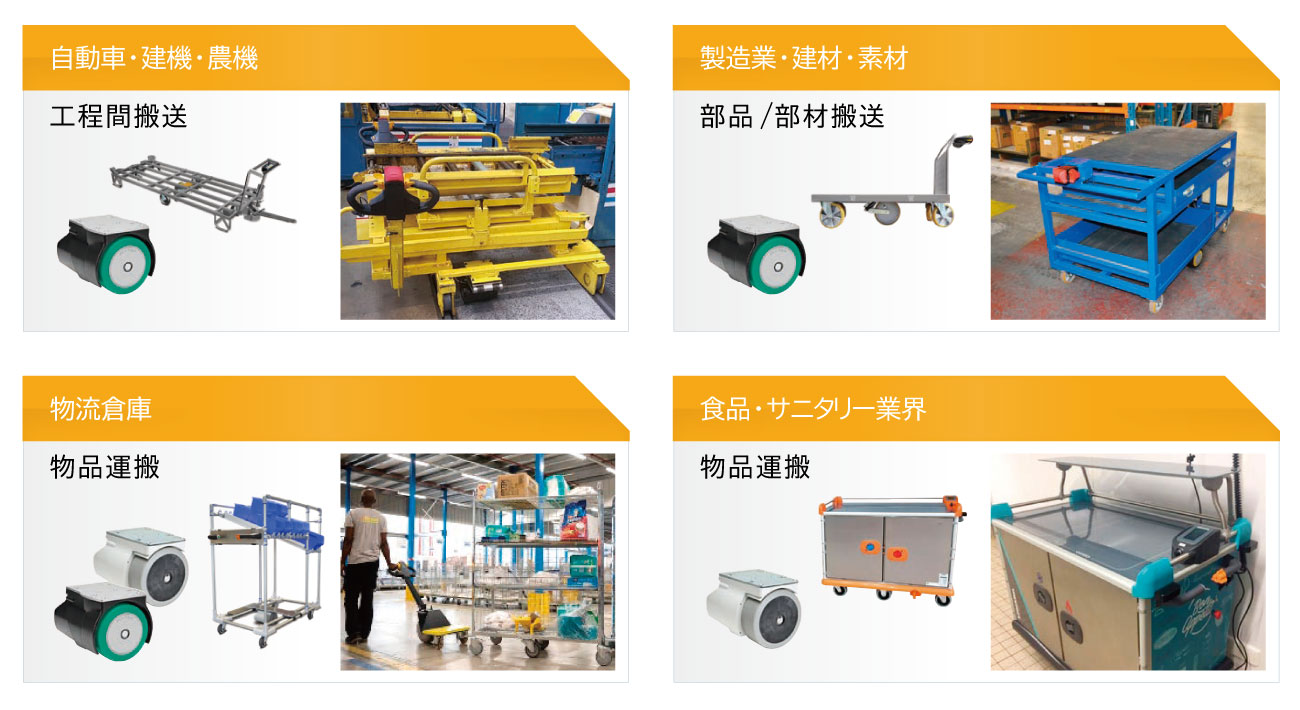

さまざまなタイプの台車に取付け可能

ez-Wheel® アシストホイールドライブは、さまざまな業界で独自設計された台車にも取り付け可能なデザインになっています。多用途・カスタマイズ可能なソリューションで、製造、医療、物流などの分野で最適なパフォーマンスと高効率を提供します。また、免許が必要なフォークリフトに代わり、誰でも重量物を搬送する事ができます。

※画像をクリックすると、大きな画像が表示されます。

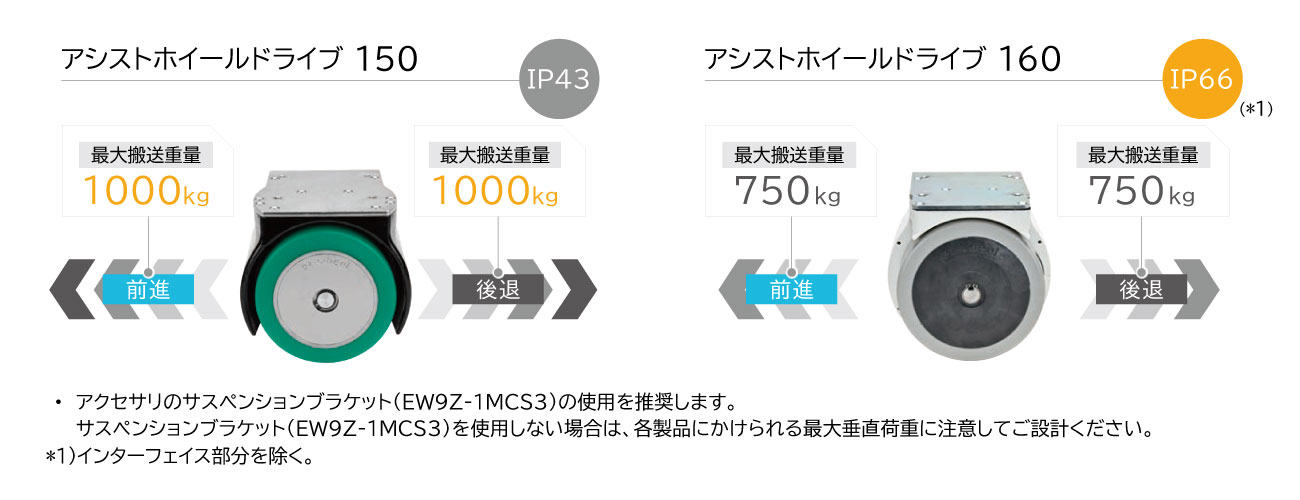

重量物の搬送も可能

最大搬送重量 1,000 kgで使用する現場に応じて機種選択が可能です。

※画像をクリックすると、大きな画像が表示されます。

アシストホイールドライブ 150

ホイール直径 150 mm、最大搬送重量 1,000 kgで、工程間搬送などの産業現場の使用に適しています。

型式:EW1A-150SNA
アシストホイールドライブ150
本体(外部ブレーキなし)
型式:EW1A-150SNB
アシストホイールドライブ150
本体(外部ブレーキあり)

アシストホイールドライブ 160

ホイール直径 158 mm、最大搬送重量750 kgで、医療用途および物流現場での使用に適し、帯電防止機能と防水性を備えています。

型式:EW1A-160MNA
アシストホイールドライブ160
本体(外部ブレーキなし)
  • 外部ブレーキは無励磁作動型です(励磁電圧を加えたとき解除されます)。内部ブレーキ(モータブレーキ)はどの機種にも標準搭載されています。

コントローラ操作方向と前進・後退

直感的なインターフェースを備え、簡単に操作および制御できるように設計されています。負担と疲労を軽減する人間工学に基づいた設計で、作業現場の安全性を高めます。人間工学の国際規格であるISO 11228-2に準拠しています。

※画像をクリックすると、大きな画像が表示されます。

内蔵ブレーキにより、スロープでもピタッと停止

スロープなどの上り・下りでも「停止ボタン」を押すと、その場でピタリと停止することができます。無励磁作動形のクラッチブレーキによりアシストホイールドライブのユニット本体のモータを停止させるため、ハンドルから手を離しても積載物の荷重によって台車が滑り落ちることはありません。また、内部に搭載されている電磁ブレーキはモーターの制動に使えます。

システム構成

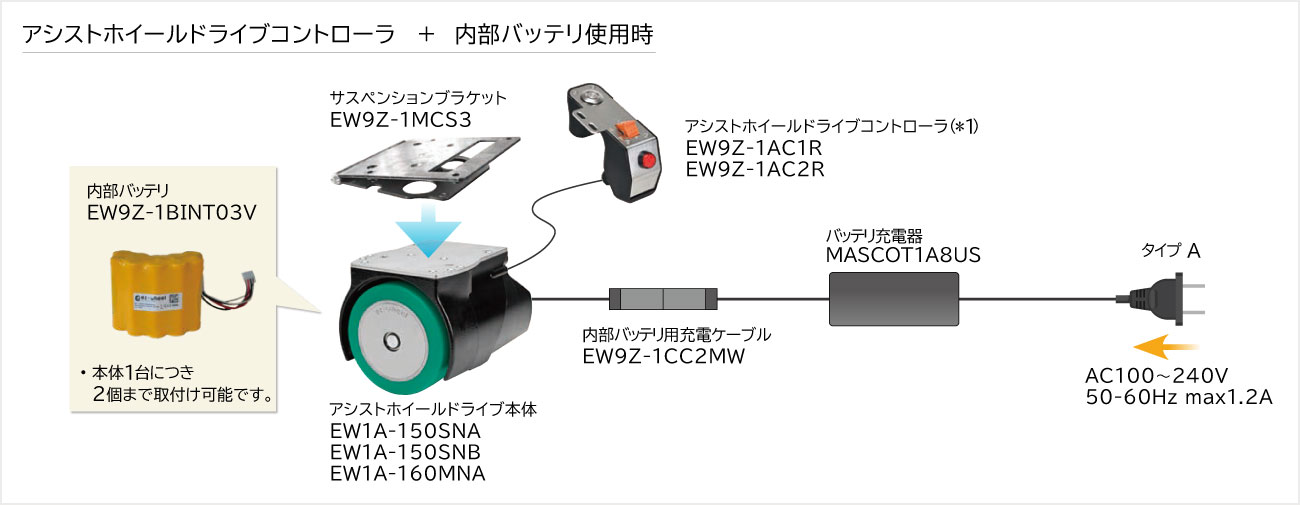

アシストホイールドライブコントローラ + 内部バッテリ使用時

※画像をクリックすると、大きな画像が表示されます。

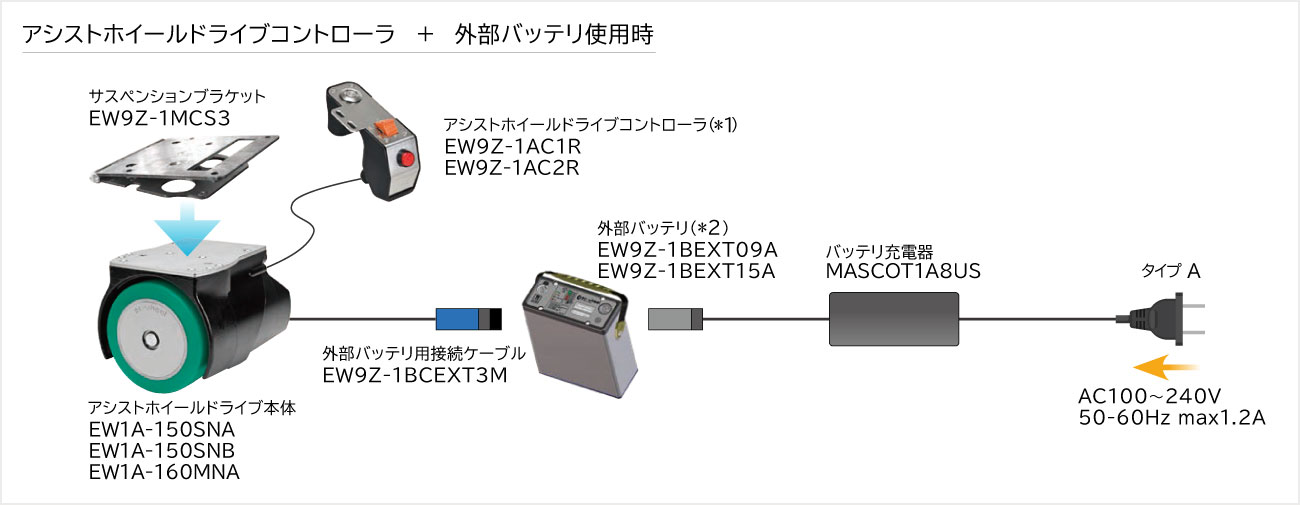

アシストホイールドライブコントローラ + 外部バッテリ使用時

※画像をクリックすると、大きな画像が表示されます。

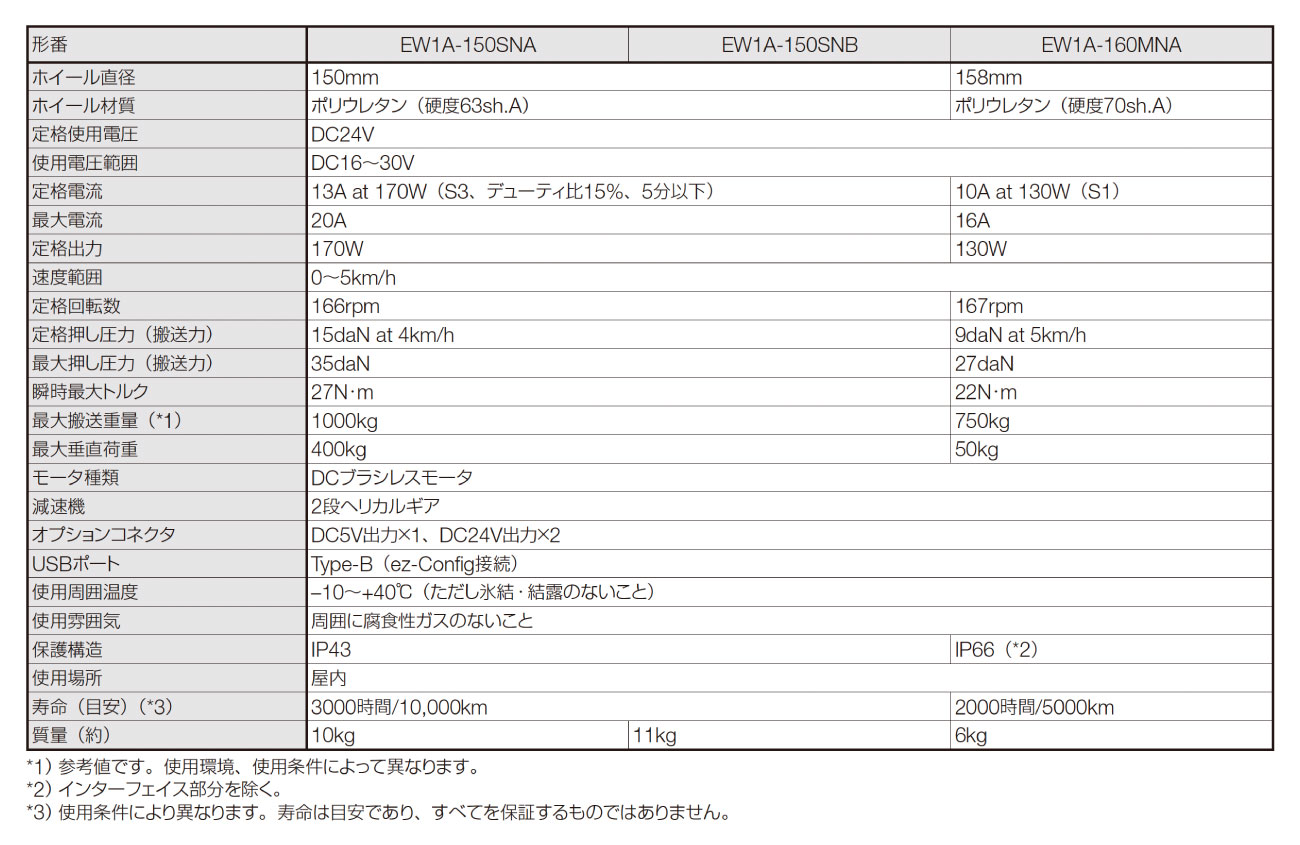

主な仕様

本体仕様は以下の通りとなります。

コントローラー、バッテリーの仕様や外形寸法などの詳細につきましては、カタログまたはメーカーWebサイトにてご確認ください。

※画像をクリックすると、大きな画像が表示されます。

関連リンク

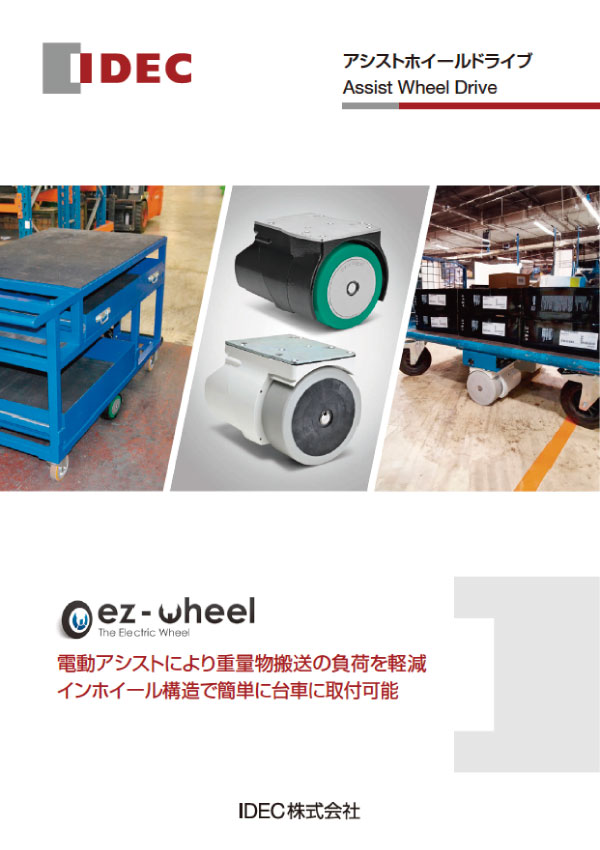

Assist Wheel Drive(アシストホイールドライブ)カタログ

Assist Wheel Drive(アシストホイールドライブ)カタログ

Assist Wheel Drive(アシストホイールドライブ)カタログは、こちらからダウンロードしていただけます。ぜひ、ご参考ください。

PDFをダウンロードする(3.1MB)
