UR-DSシリーズは、IO-Linkマスタと接続しIO-Link通信を行うIO-Link Hub（拡張ユニット）です。各入出力信号の点数を拡張することが可能です。

主な特長

• トランジスタ入出力を最大256bit（16ch×16bit）まで拡張可能（オプテックス・エフエー URシリーズ接続時のbit数）
• アナログ電圧・電流の入出力を拡張
• 中継BOXに分散配置で制御盤内をスリム化
• アナログ信号の配線距離を短くしノイズ対策に貢献
• 白金測温抵抗体入力タイプが新登場
• 温度情報もIO-Link通信へ変換でき様々な信号形式をIO-Link通信へ統一

ラインアップ

IO-Linkポート1chを16chのデジタルI/Oに変換するユニット

• IO-LinkマスタURシリーズに接続することで最大256ch（16ch×16ch）までデジタルI/Oを拡張
• デジタル入力は シンク（NPN）/ ソース（PNP）全端子一括切り替え式
• デジタル出力は シンク（NPN）/ ソース（PNP）各端子個別切り替え式 (オプテックス・エフエー独自）

IO-Linkポート1chを4chのアナログI/Oに変換するユニット

• アナログ入力は 電圧 (0~10V、-10~10V、0~5V、1~5V), 電流 (0~20mA、4~20mA) 各ch個別切り替え式
• アナログ出力は 電圧 （0~10V、-10~10V、0~5V）、 電流（0~20mA）各ch個別切り替え式

IO-Linkポート1chを8chの白金測温抵抗体入力に変換するユニット

• 白金測温抵抗体の接続で、-200～1000℃の温度値をIO-Link通信に変換するユニット
• 測定範囲：-60～+300℃に限定すると±0.3℃の高精度測定を実現

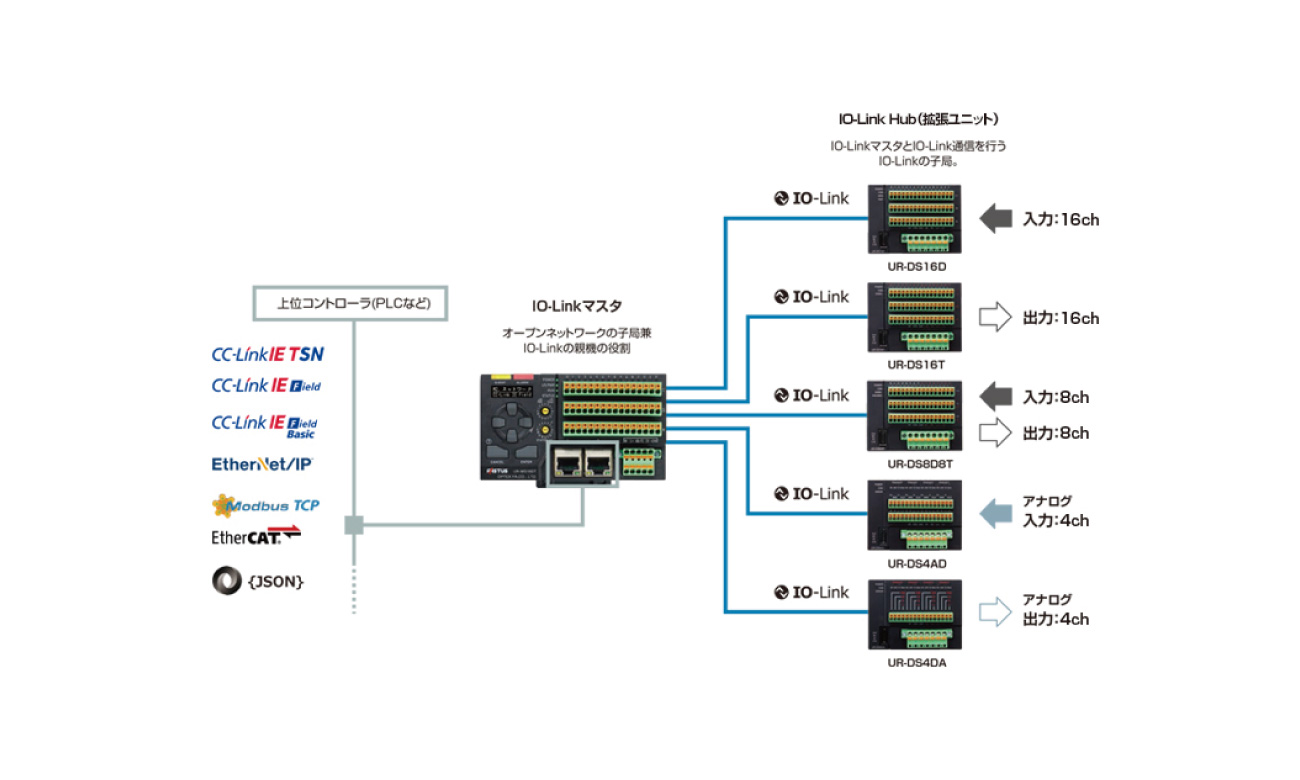

IO-Linkマスタ UR-DSシリーズの接続イメージ

IO-Link Hub（拡張ユニット）の上位はIO-LinkマスタURシリーズで、IO-Link通信にて1:1で接続します。IO-Linkポート1chをアナログ・デジタルI/Oに変換し、拡張できるため、現場のI/O機器をまとめ省配線・大幅なコストダウンを実現します。

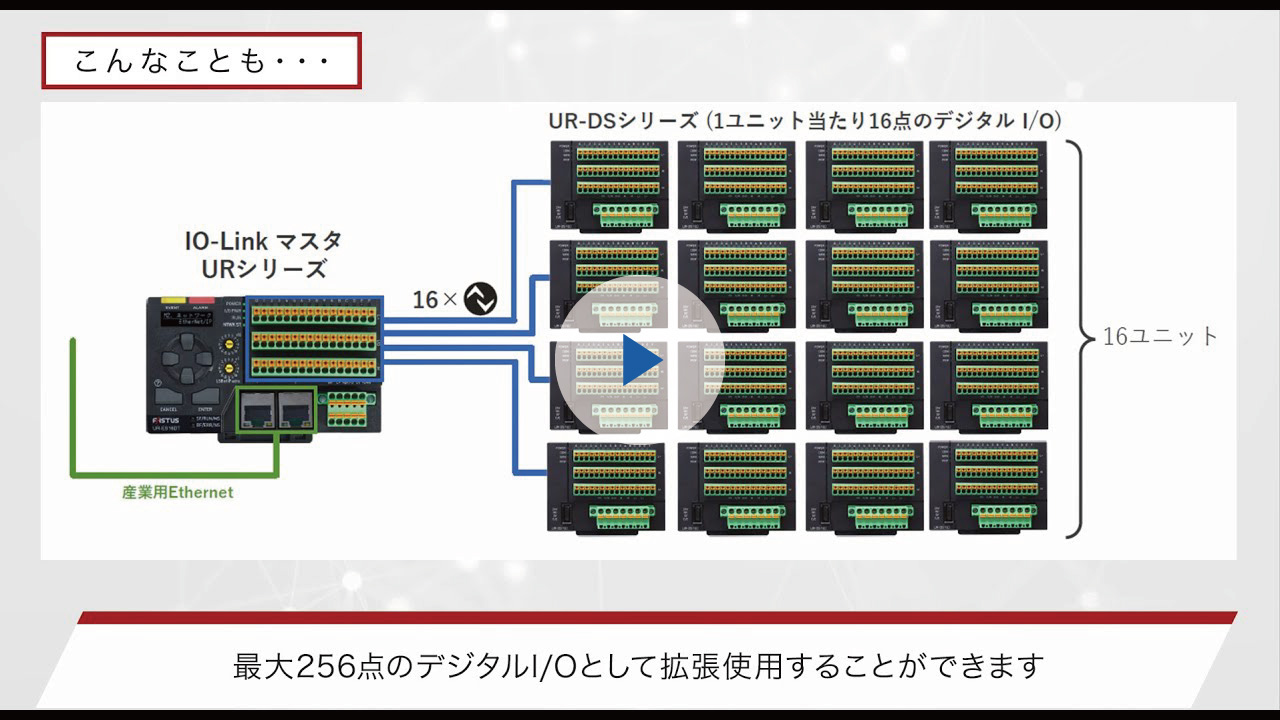

UR-DSシリーズを活用した拡張性紹介ムービー
