この記事は株式会社パトライトの情報です。

駐車場の出入口に最適な、片側設置型のパトライト製マイクロウェーブセンサDS03とDS09の2機種ご紹介します。どちらの機種も屋内・屋外使用が可能でマイクロ波の反射を利用することにより、人などの車両以外の検知を低減した車両用のセンサーです。片側センサーのため、土木・配管工事などのケーブル埋設工事が不要な簡単施工を実現します。

DS03／DS09特長

• 屋内・屋外使用可能
• 使用温度：［DS03］-20〜50℃［DS09］-30〜50℃
• IP65対応
• 人キャンセル機能
• ケーブル埋設工事不要

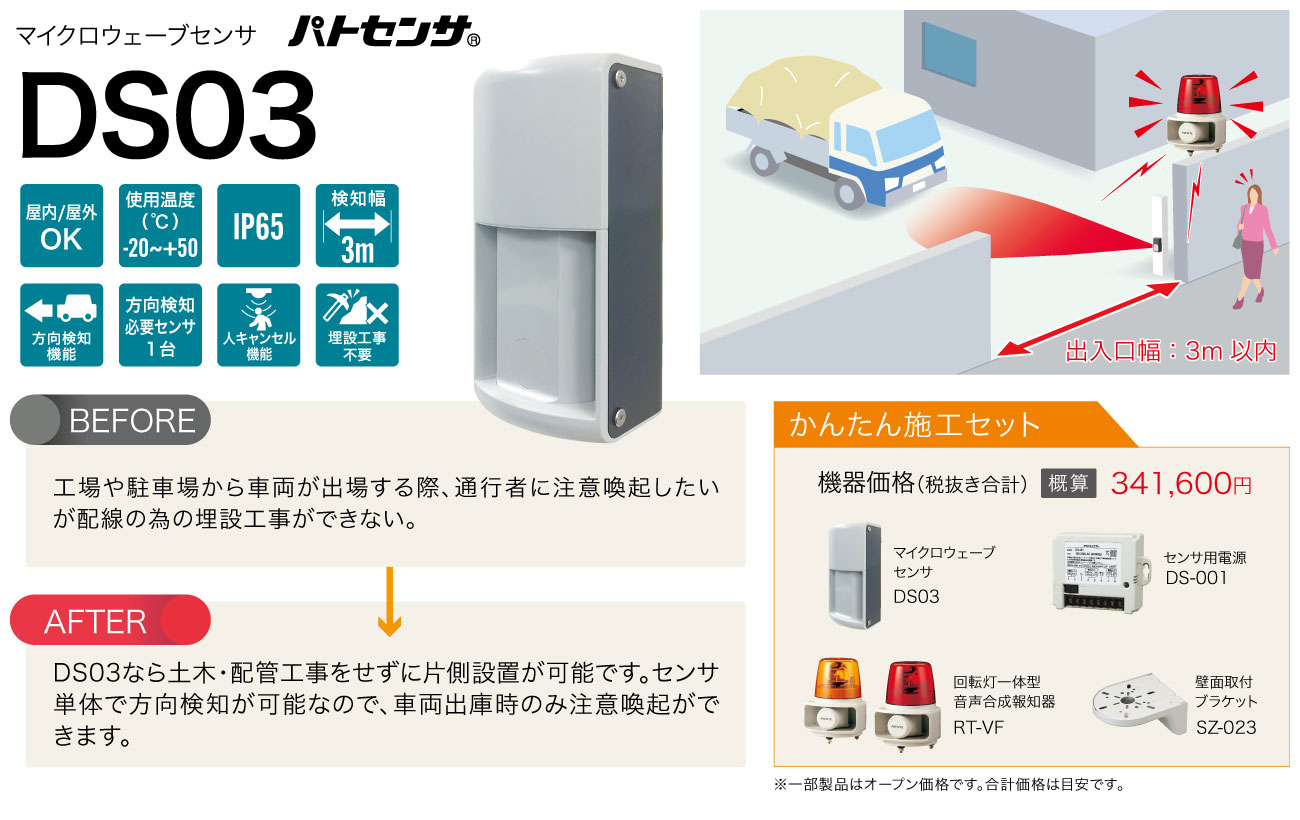

DS03は1車線の出入口にシンプルな構成で実現

※画像をクリックすると、大きな画像が表示されます。

DS03は、駐車場の出入口に最適な片側設置型のマイクロウェーブセンサです。コントローラー不要で設置が簡単。方向検知や人キャンセル機能、霜対策用ヒーターも搭載し、さまざまな現場環境に対応します。車路幅3mまで検知可能な省施工モデルです。

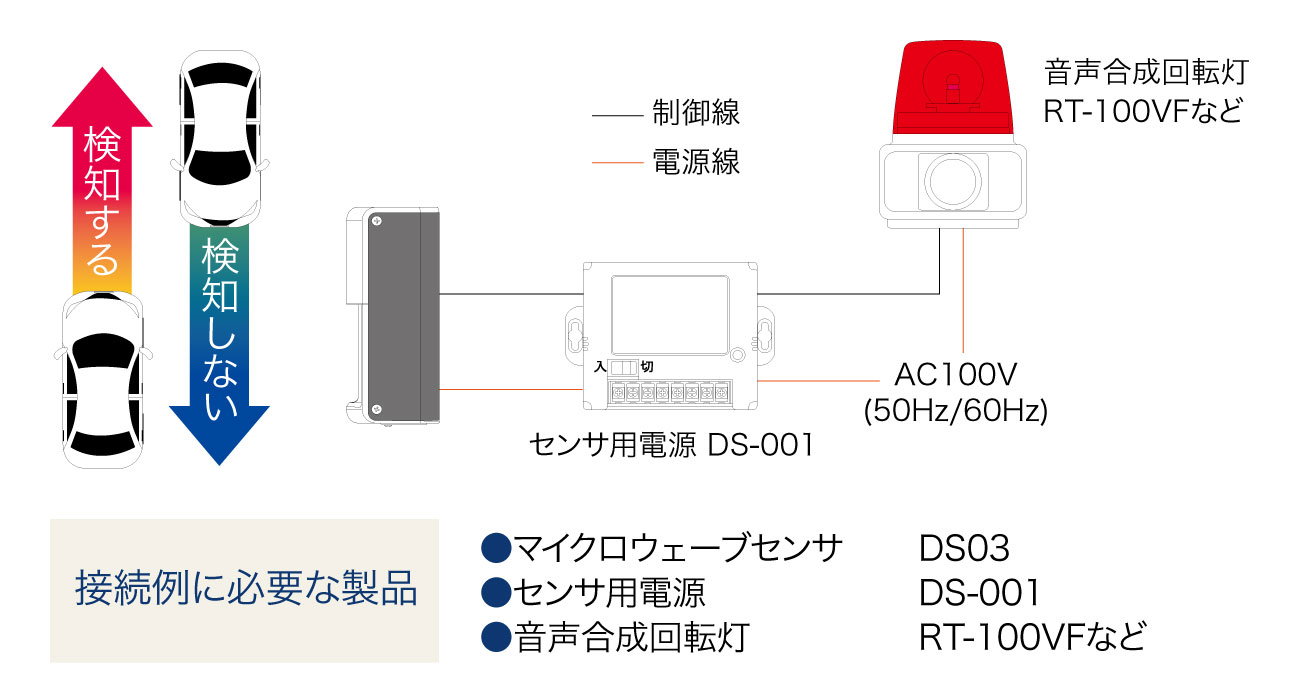

方向検知機能接続例（DS03）

※画像をクリックすると、大きな画像が表示されます。

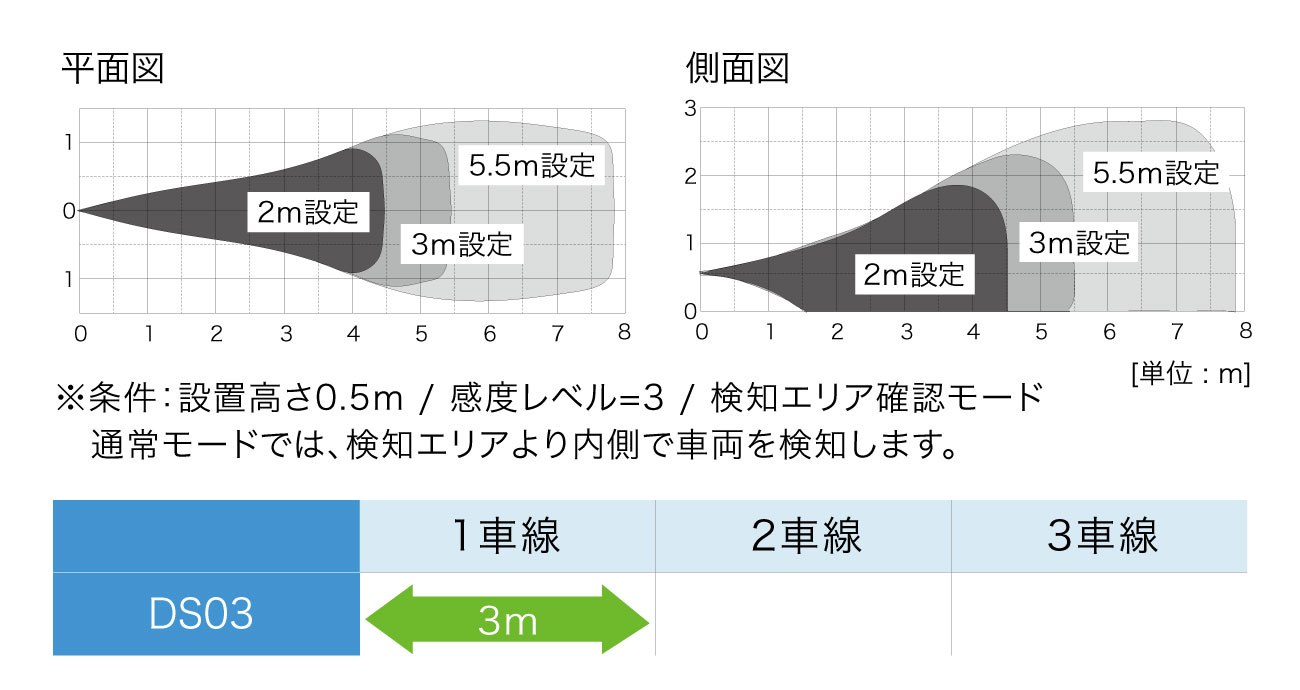

検知エリア/幅（DS03）

※画像をクリックすると、大きな画像が表示されます。

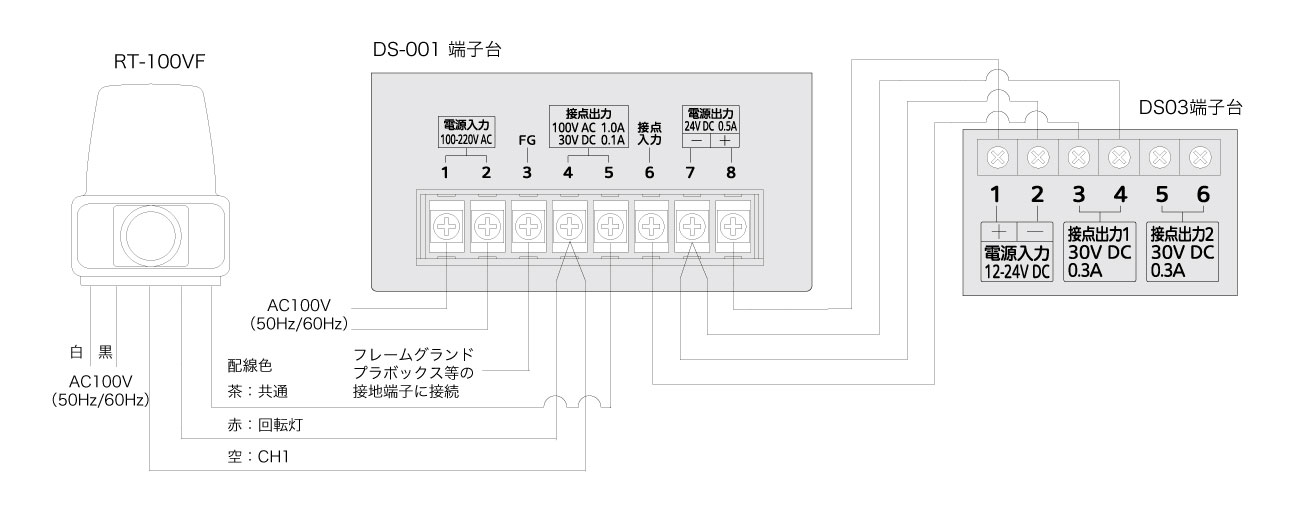

配線図（DS03）

※画像をクリックすると、大きな画像が表示されます。

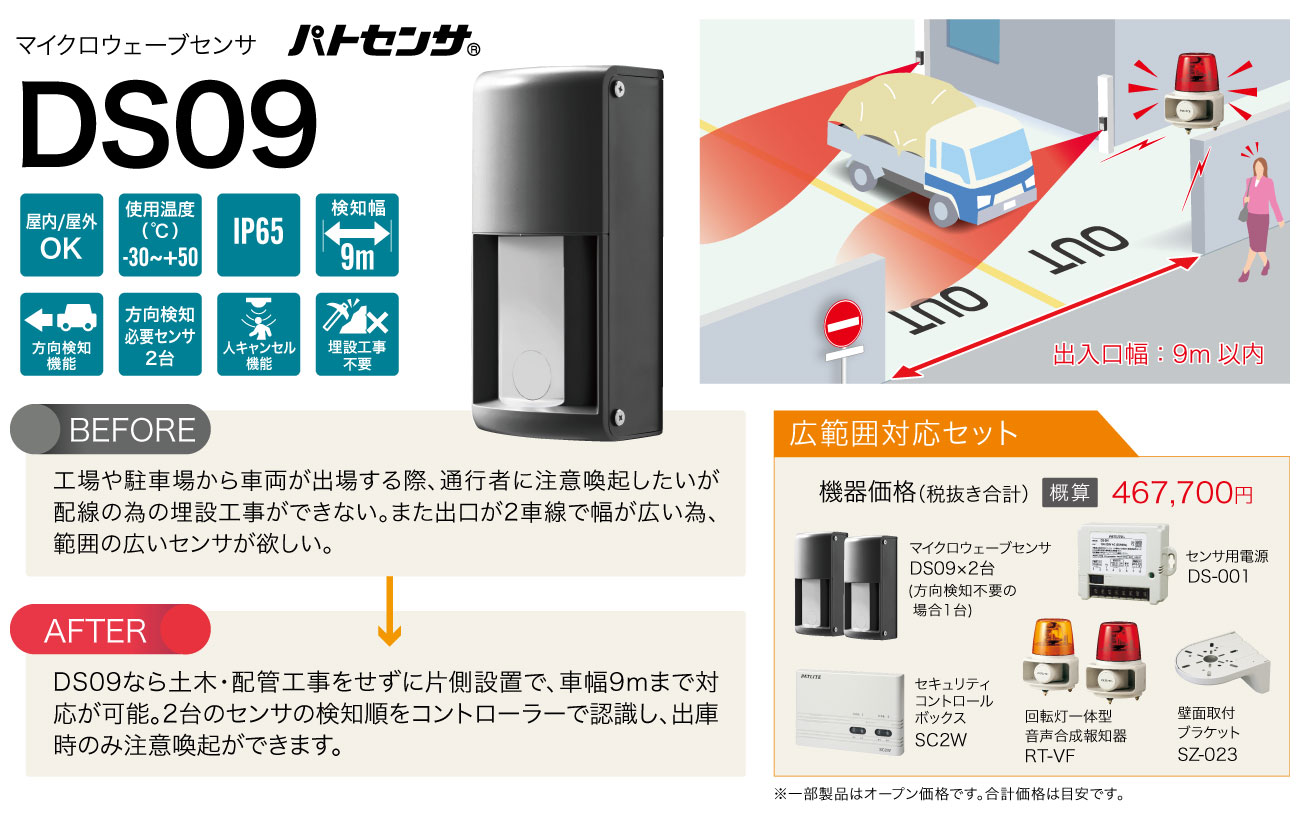

DS09は幅の広い出入口におすすめ

※画像をクリックすると、大きな画像が表示されます。

DS09は、駐車場の出庫車両検知を片側設置で実現できる、マイクロウェーブセンサです。最大9mの検知幅に対応し、大型車両や複数車線の出入口にも設置可能です。人キャンセル機能、霜対策用ヒーターも搭載し、幅広い現場に対応します。

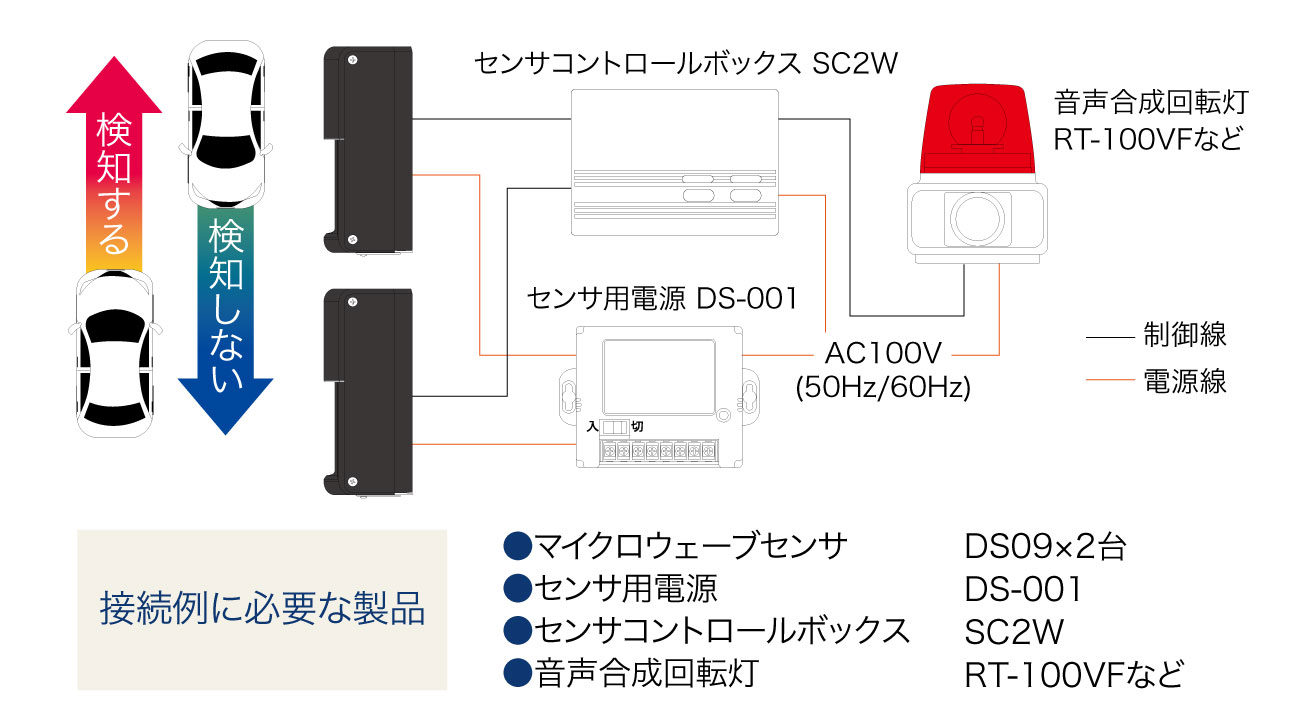

方向検知機能接続例（DS09）

※画像をクリックすると、大きな画像が表示されます。

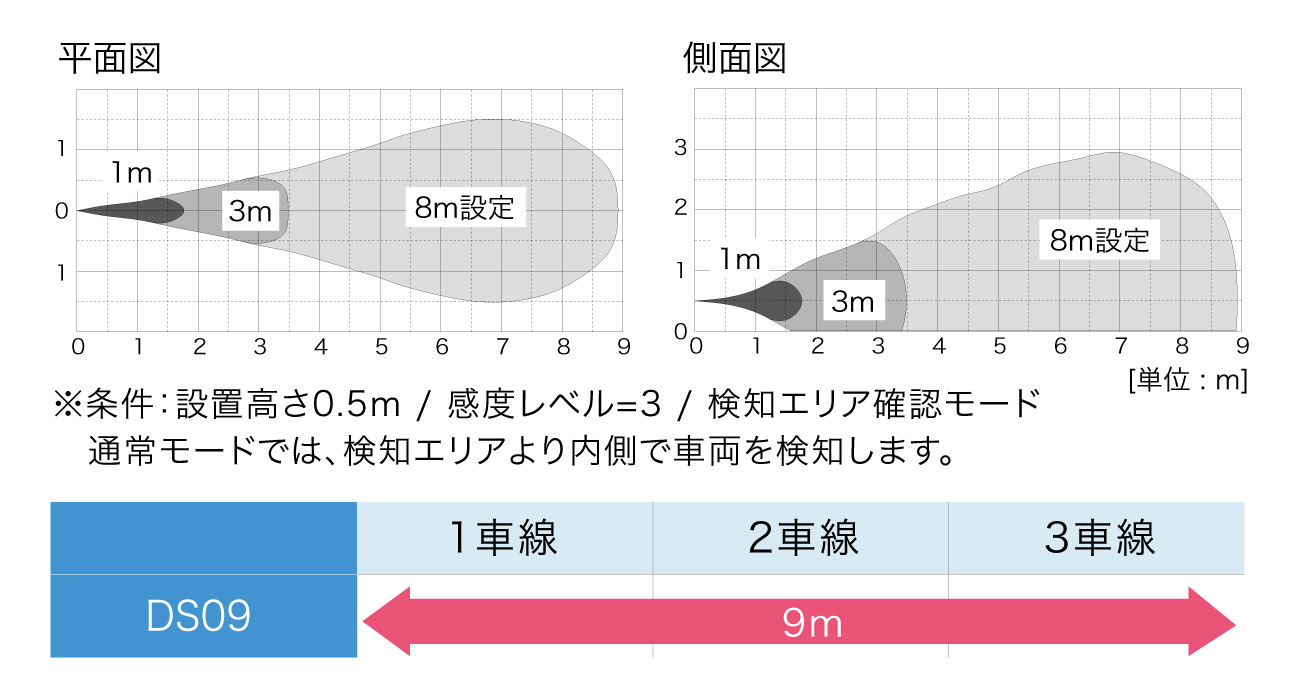

検知エリア/幅（DS09）

※画像をクリックすると、大きな画像が表示されます。

配線図（DS03）

※画像をクリックすると、大きな画像が表示されます。
