「CareQube＋」製品概要

製造現場の設備・機器の稼働データを活用し、 業務や経営の課題解決に活かす。 それが、遠隔監視・予防保全ソリューション「CareQube+」です。

製造現場で稼働する設備・機器を遠隔監視し、予防保全を行うことは、今や、業務の効率化やビジネスの成長にも直結する経営課題と言えます。「CareQube＋」は、設備・機器から情報を取得するためのIoT端末、通信回線網から、クラウドを利用したデータベースサーバー及びアプリケーションにいたるシステムをワンストップでご提供する、独自の遠隔監視・予防保全システムです。もちろん導入時には、製造現場を知り尽くしたクオリカが、お客様の業務状況について丁寧にヒヤリングします。

導入後も稼働状況の監視や情報の集約、分析にいたる一連の流れをトータルでサポートし、実際の業務で活用できるシステムのご提供を行います。また、ERPやSCMなどの既存システムとの連携・拡張も可能です。IoTが実現する、「つながるものづくり」。クオリカの「CareQube＋」が、実現します。

「CareQube＋」用プローブ端末のご紹介

グローバルで利用可能な防水・防塵IoT端末
「CQ13-SG-01」

クオリカ社がご提供する保守・保全に特化したIoTソリューションの起点となる情報収集端末である「CQ13-SG-01」をご紹介します。

CAN、RS-485、LANなどの多様なインターフェースに対応するとともに、端末の保護構造についてはIP65相当の防水防塵性能を有しており、使用温度-20～+70℃、幅広い動作電圧（DC 10～30V）への対応、さらに優れた耐衝撃性及び耐振動性も有するなど、産業機械のさまざまな環境に適合します。

CQ13-SG-01特長

• CPU、メモリー、GPSモジュールを搭載
• サーバー通信、PLC、CAN通信プロトコルを標準実装
• 端末内にもデータを蓄積可能
• IP65相当の防水・防塵性能を有し、さまざまな環境に対応
• 産業機械との多様なインターフェースを有しており接続が容易
• 小型／軽量化により設置場所を選びません
• グローバルSIMを採用v
• 海外認証（CE、FCC）取得済み
• 「CareQube＋」サーバーへ自動的に接続するため※、容易に遠隔監視・予防保全システムの構築が可能
  ※事前に「CareQube＋」の利用契約及び初期設定が必要になります。

CQ13-SG-01仕様

型名	CQ13-SG-01
入力電源	DC10～30V
動作温度	-20～+70℃（ただし結露なきこと）
外部通信	キャリア通信網（3G）
インターフェイス	LAN×1ch（10/100Base-T）
CAN	×1ch
RS-232C	×1ch
RS-485	×1ch
接点入力	×4ch
接点出力	×4ch
A/D入力	×4ch
GPS	受信機内蔵
外形寸法	155（W）×41（H）×74（D）mm ※コネクタ・突起部除く
本体重量	約610g
材質	アルミダイキャスト
防水防塵対応	IP65相当
適合規格	（国内）TELEC／（海外）CE、FCC

「CareQube+」管理画面の紹介

「CareQube＋」は、対象機器を限定して導入するなどのスモールスタートが可能です。もちろん、IoTでデータを取るという「単一目的」からスタートすることも可能です。 次のステップとして、取得したデータを分析することで業務や経営が抱える課題を解決する「多目的」な活用に展開することも可能です。

製造業の現場に精通したクオリカが、目的設定から業務／基幹システムへの連携まで、各フェーズでPDCAサイクルを回しながら、お客様の要望に応えるシステム導入をサポートします。

ポータル画面

ユーザーごとに情報を任意に表示させることができるので、必要な情報に素早くアクセスできます。

グラフ表示

日別・月別・年別にグラフ表示を行います。表示方法を設定できるので見やすくなりました。

モニター画面

機械ごとの監視項目を時系列で表示し、発生したイベント（異常、閾値超過等）と紐付けて確認できます。

消耗部品管理画面

消耗部品の交換推奨時間や回数などを定め、通知を行うことで、事前対応を促します。

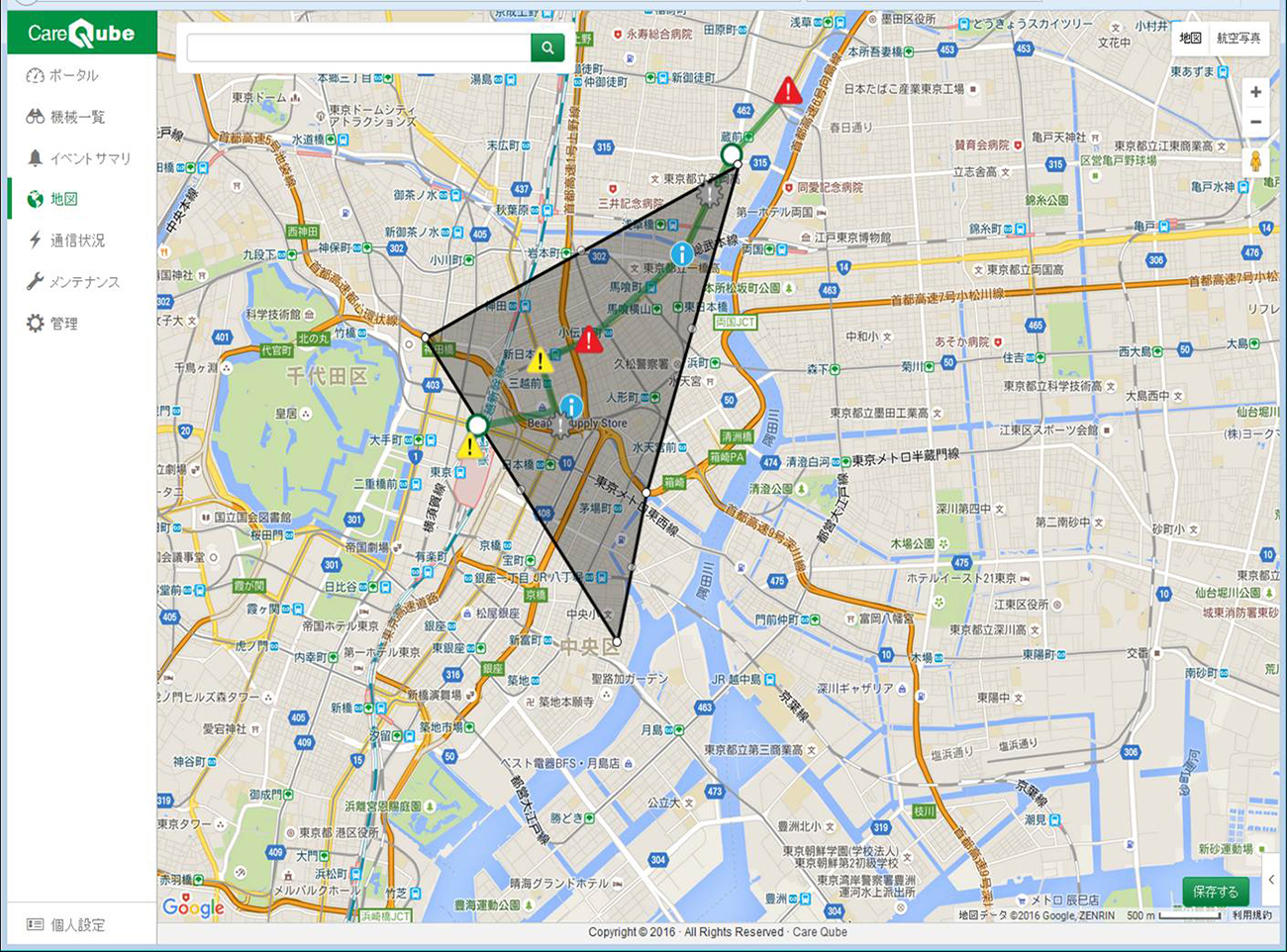

地図表示

稼働している機械の位置情報を表示します。範囲を設定し管理することも可能です。

稼働監視

日別・月別・年別の稼働時間・停止時間と主要監視項目を表示します。

クオリカはＩＴを通じて、製造業様のベストパートナーを目指しております。
